製品情報
RF-R 3-2 磁界プローブはパッシブ近傍界プローブで、IC ピンや IC ケース、導電パス、デカップリング コンデンサ、EMC コンポーネント周囲の領域など、アセンブリ上の RF 磁界を直接高分解能検出します。RF-R 50-1 及び RF-R 500-1 プローブと同じ基本構造ですが、RF-R 3-2 の分解能ははるかに高くなります。高い磁界強度にあるコンポーネントに近接して測定する事には適していますが、離れた場所からの測定には向いていません。 その場合は、RF-R 400-1や、RF-R 50-1 を使用してください。 Langer社の近傍界プローブはコンパクトで大変使い易く、 また電流減衰シースにより、電気的にしっかりとシールドされています。 50 Ω 入力のスペクトラム アナライザまたはオシロスコープに接続できます。磁界プローブには 50 Ω の終端抵抗は内蔵されていません。

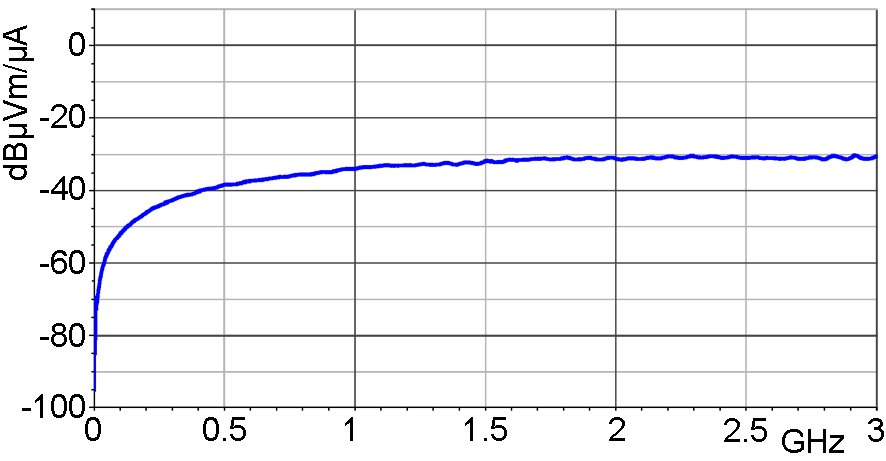

- Frequency response [dBµV] / [dBµA/m]

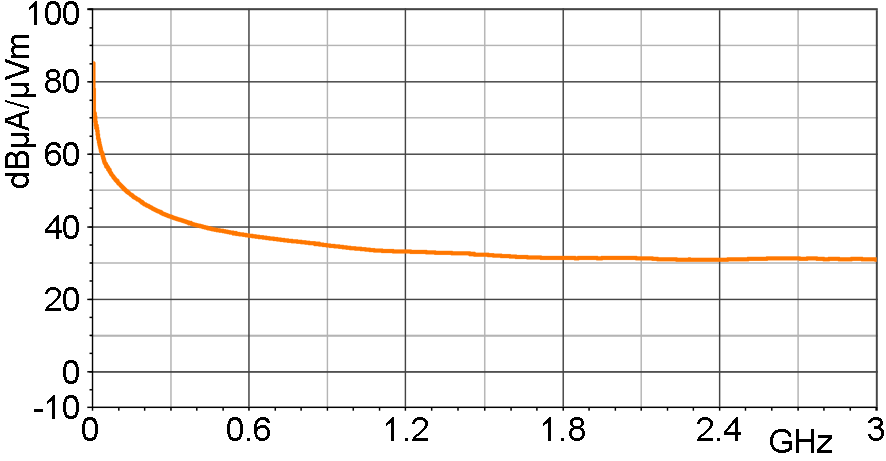

- H-field correction curve [dBµA/m] / [dBµV]

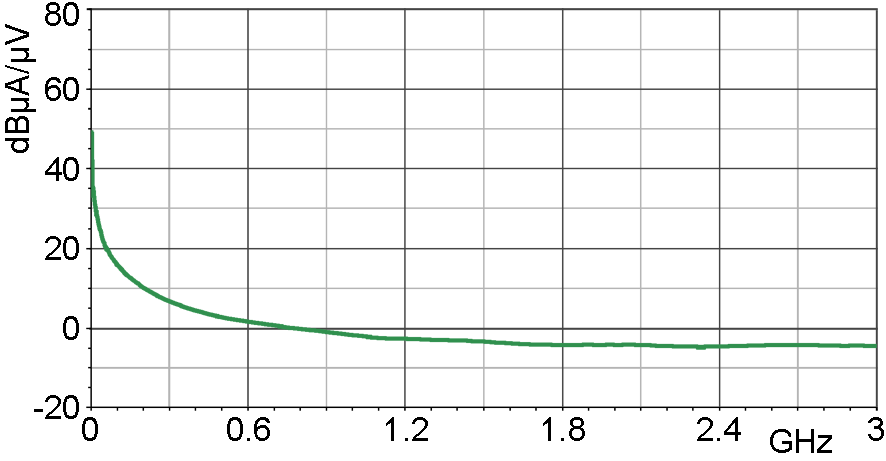

- Current correction curve [dBµA] / [dBµV]
