製品情報
RF-B 0.3-3 磁界プローブはパッシブ近傍界プローブで、内部コイルはシャフトに対して直角に配置されているので、測定対象のアセンブリまたはデバイスに対し、プローブヘッドを垂直に使用すると、正しく測定することができます。 プローブヘッドが非常に小さいので、コンポーネントに挟まれたアクセスが困難なプリント基板等へ上からアプローチする事ができます。 RF-B 0.3-3 は測定対象物から90°方向に放射される磁力線を検出し、横から入る磁力線は検出しません。 RF-B 3-2 と基本構造は同じです。 Langer社の近傍界プローブはコンパクトで大変使い易く、 また電流減衰シースにより、電気的にしっかりとシールドされています。 50 Ω 入力のスペクトラム アナライザまたはオシロスコープに接続できます。 RFシリーズの磁界プローブには 50 Ω の終端抵抗は内蔵されていません。

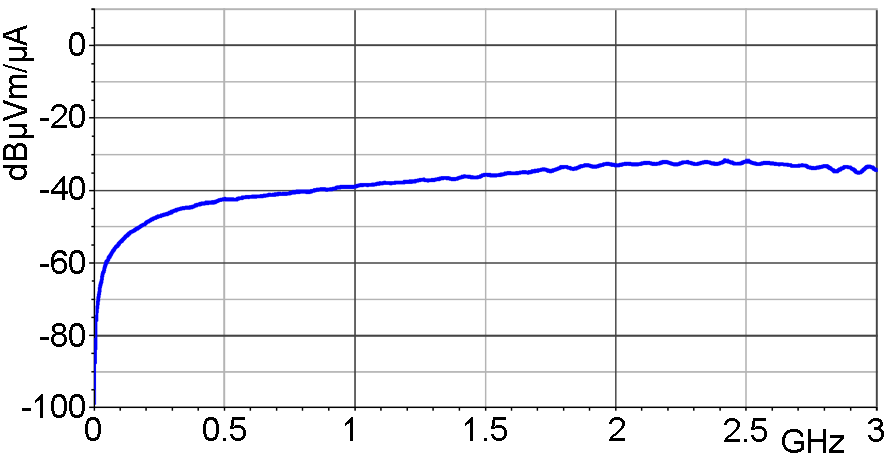

- Frequency response [dBµV] / [dBµA/m]

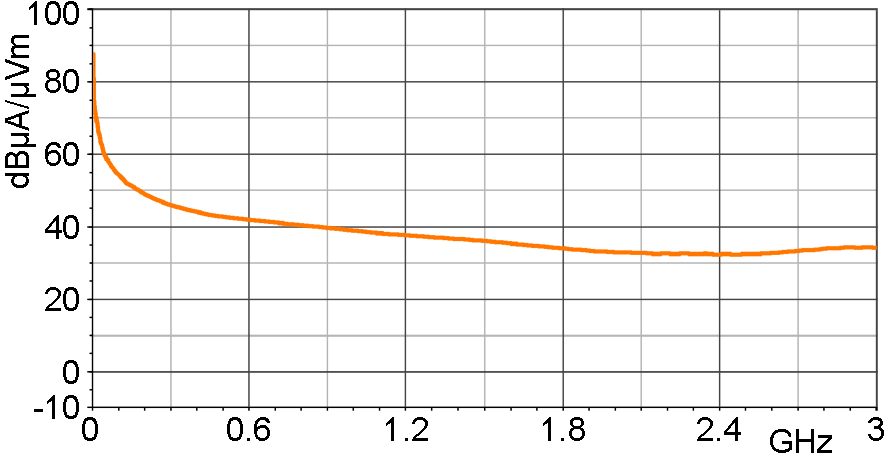

- H-field correction curve [dBµA/m] / [dBµV]

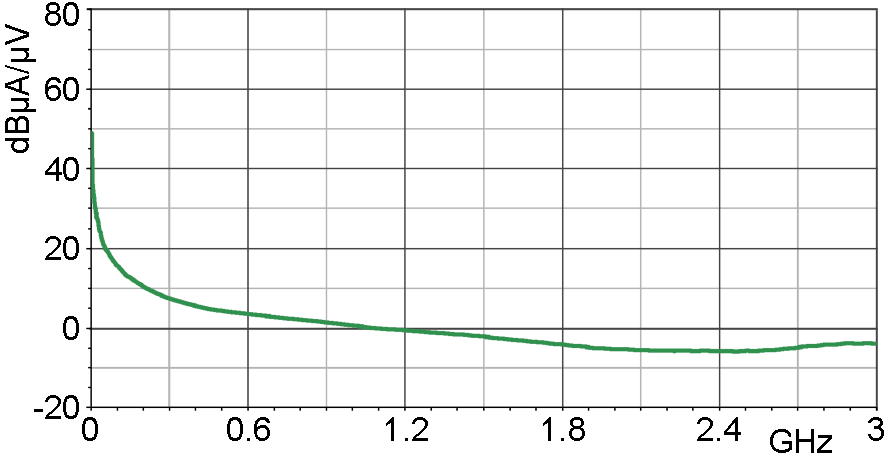

- Current correction curve [dBµA] / [dBµV]
