製品情報
XF-R 400-1 磁界プローブは、ヘッドサイズが直径25 mmのパッシブ近傍界プローブで、感度が高く、アセンブリやデバイスの周囲最大 10 cm の範囲の測定に適しています。 先端直径が大きい程、感度が高く、より広い領域の磁場を検出することができます。XF-R 100-1 及び XF-R 3-2 プローブと同じ基本構造です。Langer社の近傍界プローブはコンパクトで大変使い易く、 また電流減衰シースにより、電気的にしっかりとシールドされています。 50 Ω 入力のスペクトラム アナライザまたはオシロスコープに接続できます。 XFシリーズの磁界プローブには 50 Ω の終端抵抗が内蔵されています。

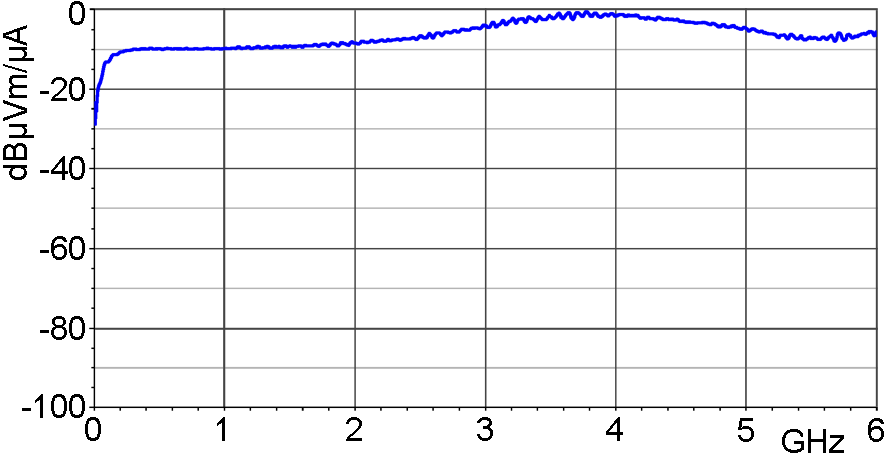

- Frequency response [dBµV] / [dBµA/m]
- H-field correction curve [dBµA/m] / [dBµV]
- Current correction curve [dBµA] / [dBµV]
