TC-5090BP

TESCOM Co., Ltd.　テスコム

タイプ	エアアシストシールドボックス
サイズ	小型
対応周波数帯	100 MHz ～ 6 GHz
外形寸法(WxDxH)	274 x 496 x 193 mm
内部有効寸法(WxDxH)	194 x 324 x 141 mm
重量	12 kg
シールド性能	70 dB 以上 @ 100 MHz ～3 GHz 60 dB 以上 @ 3 ～ 6 GHz
測定用途	WiFi　WiFi 6E　Bluetooth　Zigbee　5G/FR1　UWB等の量産試験
DUT	PCB　通信モジュール

ストロングポイント

高いシールド性能

ドア開閉のエアアシスト機能

オートメーションラインに組み込める制御部が外せるセパレートタイプ

内部セッティングが簡単に交換できる上部ラッチ装備

3ステップの内部フィクスチャ簡単取り外し構造

スマートフォン等の小型デバイスやモジュールの評価測定に最適

スペースを取らない超コンパクトサイズ

Bluetooth, WiFi, Zigbee等の評価だけでなく、最新技術のSub-6GHz, WiMax, UWB, 5G FR1にも対応

幅広い測定用途に容易に適応できるカスタマイズ能力

I/Oインターフェースパネルの自由なカスタマイズ

RS-232Cによる開閉、内部ジグの自動制御

デュアルスイッチによるドア開閉

評価合否のLEDカラー表示（合格：緑　　不合格：赤）

TC-5090BP仕様: 標準装備RFコネクタ無し
電源供給　　　　　　24 VDC, Max 2A
リモートコントロール RS-232C制御
リモートスイッチ
エア接続　　　　　 φ6 mm ワンタッチ接手（本体供給部） φ4 mm ワンタッチ接手（フィクスチャ供給部）
供給エア圧力　　　 5 ～ 10 bar
外形寸法　　　　　 W x D x H mm 　274 x 496 x 193
内部有効寸法　　　 W x D x H mm 　194 x 324 x 141
重量　　　　　　　約 12 kg
対応周波数　　　　 100 MHz ～ 6 GHz
シールド性能　　　 70 dB 以上 @ 100 MHz ～ 3 GHz　　60 dB 以上 @ 3 ～ 6 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。

付属品: 4003-0073 　　USB – RS232C(m) ケーブル 2 m　 1 本
4601-0018A 　リモートスイッチケーブル　2 m　 1 本
9703-0074 　エアカップラ　 1 個
9703-0020 　　ハンドバルブ　1 個
3001-0039 　　電源アダプタ
4010-0002 　　電源ケーブル　 1 本
シールド性能評価レポート　 1 式

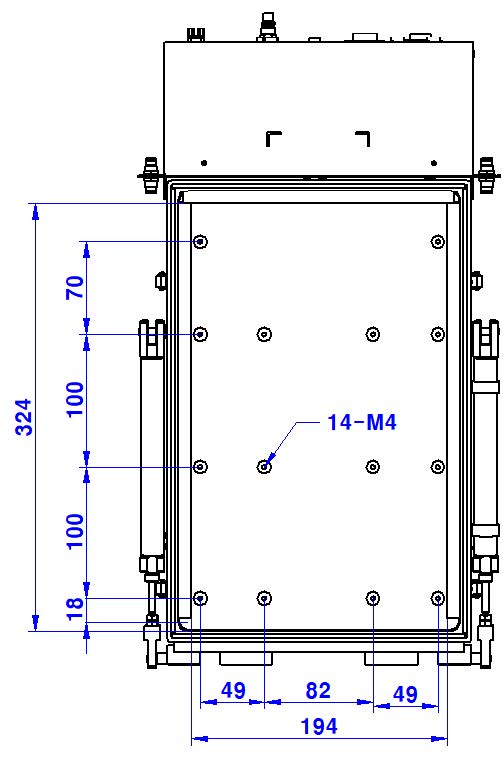

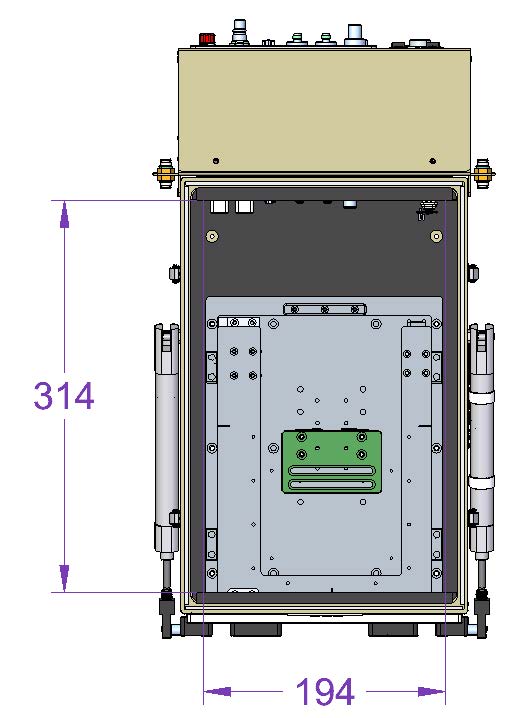

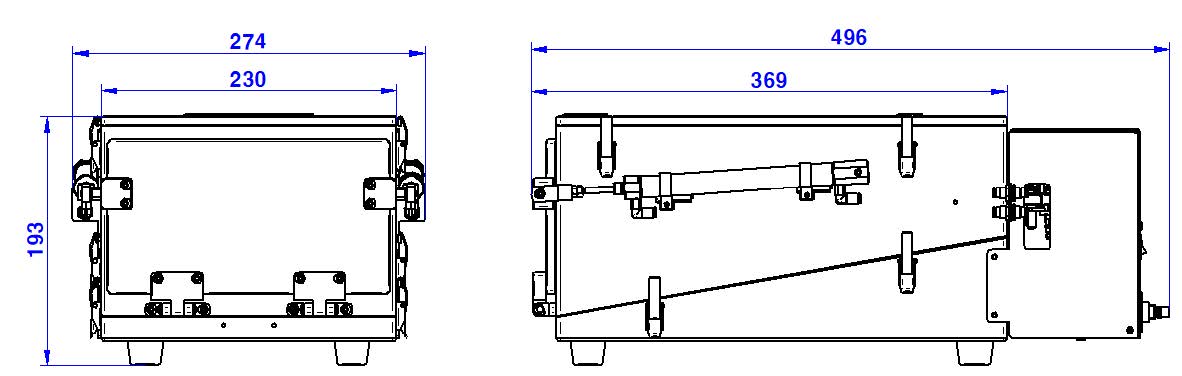

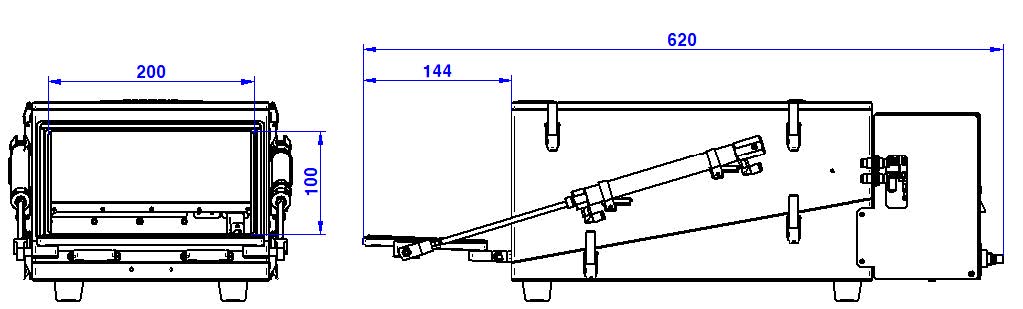

図面

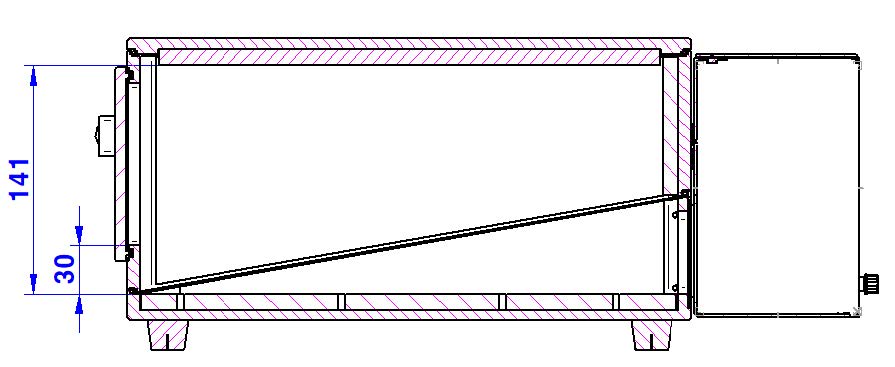

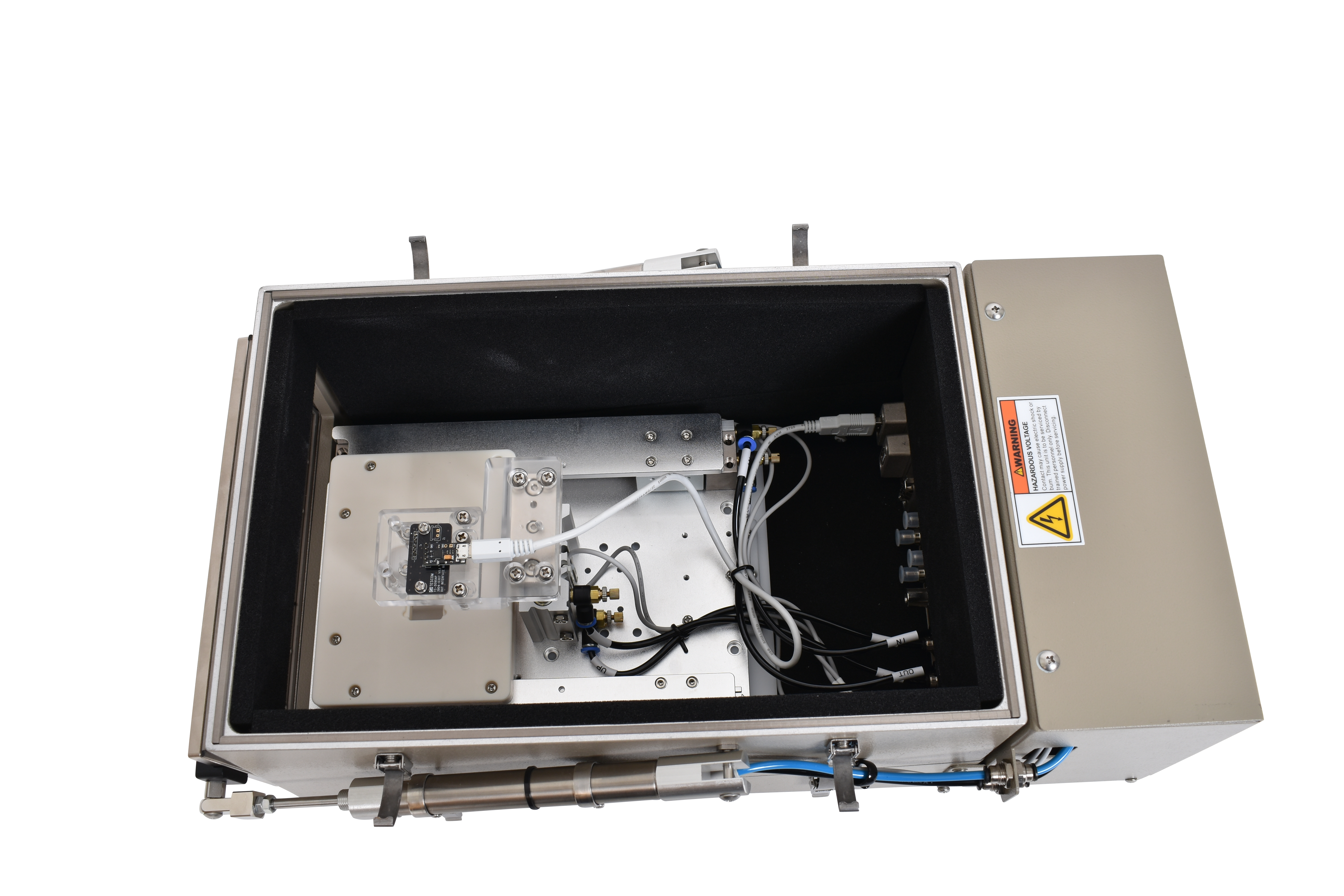

上面（オープン時）
