| タイプ | ハンドプレスシールドボックス |
|---|---|
| サイズ | 大型 |
| 対応周波数帯 | 100 MHz ～ 6 GHz |
| 外形寸法(WxDxH) | 690 x 856 x 768 mm |
| 内部有効寸法(WxDxH) | 445 x 547 x 445 mm |
| ドアサイズ W x H | 439 x 439 mm |
| 重量 | 90 kg |
| シールド性能 | RF : 70 dB 以上 @ 100 MHz ～ 6 GHz Sound : 30 dB 以上 @ 200Hz |
| 測定用途 | オーディオテスト及びWiFi WiFi 6E Bluetooth Zigbee 5G/FR1 UWB等の量産試験 |
| DUT | モバイルPC Bluetooth Bluetooth Low Energy搭載の中型の端末 |
標準装備RFコネクタ 2xN(f) – SMA(f)
外形寸法 W x D x H mm 690 x 856 x 768
内部有効寸法 W x D x H mm 445 x 547 x 445
ドアサイズ W x H mm 439 x 439
重量 約 90 kg
対応周波数 100 MHz ～ 6 GHz
シールド性能 RF : 70 dB 以上 @ 100 MHz ～ 6 GHz Sound : 30 dB 以上 ＠ 200 Hz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
3 dB 1 ～ 2 GHz
10 dB 2 ～ 3 GHz
20 dB 3 ～ 6 GHz
4011-0144 SS-402 N(m) – N(m) ケーブル 1 m 1 本
RG58 BNC(m)-BNC(m) ケーブル 1 m 1 本
シールド性能評価レポート 1 式
前面（クローズ時）
側面（クローズ時）
前面（オープン時）
側面（オープン時）
上面（オープン時）

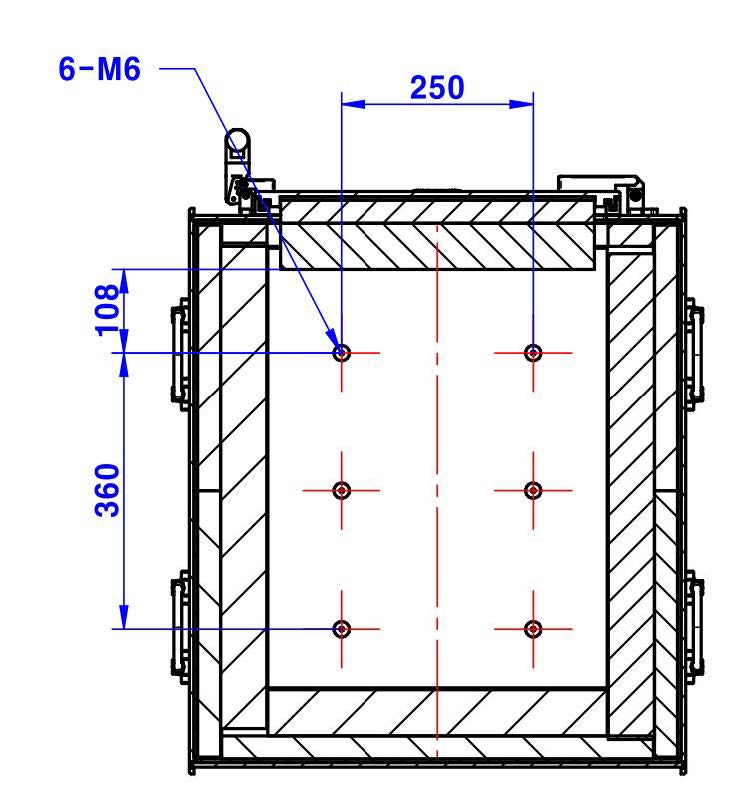

底面 内部
天井 内部
側面 内部
I/Oインターフェースパネル・アンテナカップラ固定ジグ
ご希望のI/Oインターフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
