| タイプ | エアアシストシールドボックス |
|---|---|
| サイズ | 中型 |
| 対応周波数帯 | 100 MHz ～ 6 GHz |
| 外形寸法(WxDxH) | 417 x 601 x 332 mm |
| 内部有効寸法(WxDxH) | 256 x 395 x 198 mm |
| 重量 | 22 kg |
| シールド性能 | RF : 70 dB 以上 @ 100 MHz ～3 GHz 60 dB 以上 @ 3 ～ 6 GHz Sound : 15 dB 以上 @ 200 ～ 400 Hz 25 dB 以上 @ 400Hz ～ 2 kHz 30 dB 以上 @ 2 ～ 10 kHz |
| 測定用途 | オーディオテスト 及び WiFi WiFi 6E Bluetooth Zigbee 5G/FR1 UWB等の量産試験 |
| DUT | 小型のモバイルデバイス（スマートフォン Bluetooth Bluetooth Low Energy搭載の小型端末） |
標準装備RFコネクタ 2 x N(f) – SMA(f)
電源供給 24 VDC
電力消費量 1.5W 以下
リモートコントロール RS-232C制御
デュアルリモートスイッチ
エア接続 φ6 mm ワンタッチ接手（本体供給部） φ4 mm ワンタッチ接手（フィクスチャ供給部）
供給エア圧力 5 ～ 10 bar
外形寸法 W x D x H mm 417 x 601 x 332
内部有効寸法 W x D x H mm 256 x 395 x 198
重量 約 22 kg
対応周波数 100 MHz ～ 6 GHz
シールド性能 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 6 GHz
サウンドアイソレーション 15 dB 以上 @ 200 ～400 Hz 25 dB 以上 @ 400 Hz ～ 2 kHz 30 dB 以上 @ 2 ～ 10 kHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
10 dB 0.5 ～ 3.5 GHz
15 dB 3.5 ～ 6 GHz
4003-0073 USB – RS232C(m) ケーブル 2 m 1 本
4601-0018A ボックスリモートスイッチケーブル 2 m 1 本
9703-0074 エアカップラ 1 個
4010-0002 電源アダプタ・ケーブル 1 式
4011-0144 SS-402 N(m) – N(m) ケーブル 1 m 1 本
シールド性能評価レポート 1 式
前面（オープン時）
側面（オープン時）

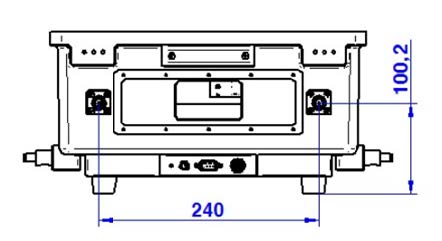

背面
底面 内部 側面 内部
シールドボックス内部にフィクスチャ制御用として、2系統のソレノイドバルブが標準装備されています。
シールドボックス前面の内側にφ4mmのエアコネクタと、センサーコネクタが付いています。
I/Oインターフェースパネル・アンテナカップラ固定ジグ
ご希望のI/Oインターフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
