| タイプ | エアアシストシールドボックス |
|---|---|
| サイズ | 中型 |
| 対応周波数帯 | 100 MHz ～ 12 GHz |
| 外形寸法(WxDxH) | 420 x 601 x 336 mm |
| 内部有効寸法(WxDxH) | 296 x 435 x 238 mm |
| 重量 | 27 kg |
| シールド性能 | 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz |
| 測定用途 | WiFi WiFi 6E Bluetooth Zigbee 5G/FR1 UWB等の量産試験 |
| DUT | 小型のモバイルデバイス（スマートフォン タブレット Bluetooth Bluetooth Low Energy搭載の小型端末） |
標準装備RFコネクタ 2 x N(f) 外側 – SMA(f) 内側
電源供給 24 VDC, Max 2A
リモートコントロール RS-232C或いはイーサネット制御
エア接続 φ6 mm ワンタッチ接手（本体供給部） φ6 mm ワンタッチ接手（フィクスチャ供給部）
供給エア圧力 5 ～ 10 bar
外形寸法 W x D x H mm 420 x 601 x 336
内部有効寸法 W x D x H mm 296 x 435 x 238
重量 約 27 kg
対応周波数 100 MHz ～ 12 GHz
シールド性能 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
3 dB 0.1 ～ 3 GHz
6 dB 3 ～ 6 GHz
10 dB 6 ～ 12 GHz
4003-0073 USB – RS232C(m) ケーブル 2 m 1 本
4011-0144 SS-402 N(m) – N(m) ケーブル 1m 1 本
4601-0018A リモートスイッチケーブル 2 m 1 本
9703-0074 エアカップラ 1 個
C5922AP-2013 ドアストッパー
3001-0039 電源アダプタ
4010-0002 電源ケーブル 1 本
シールド性能評価レポート 1 式

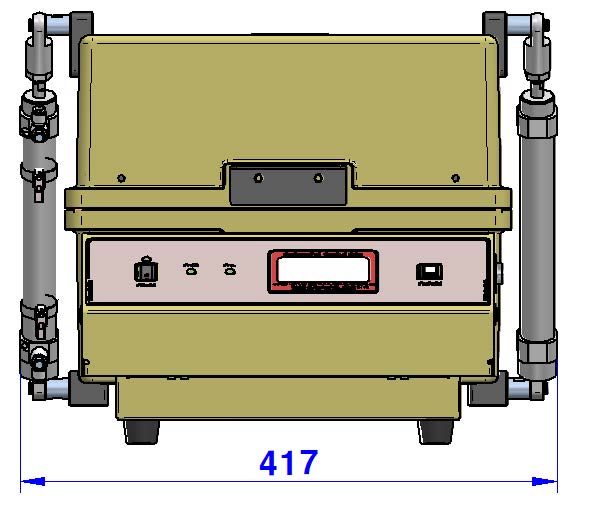

前面（クローズ時）

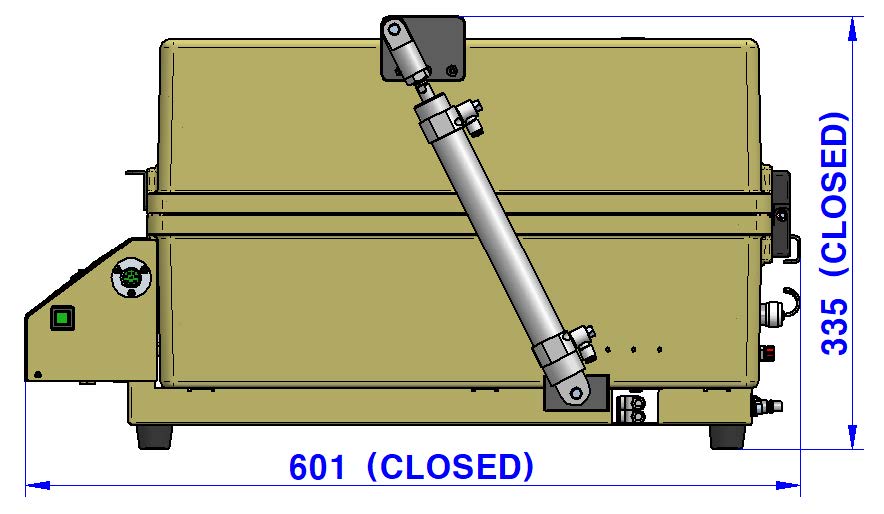

側面（クローズ時）

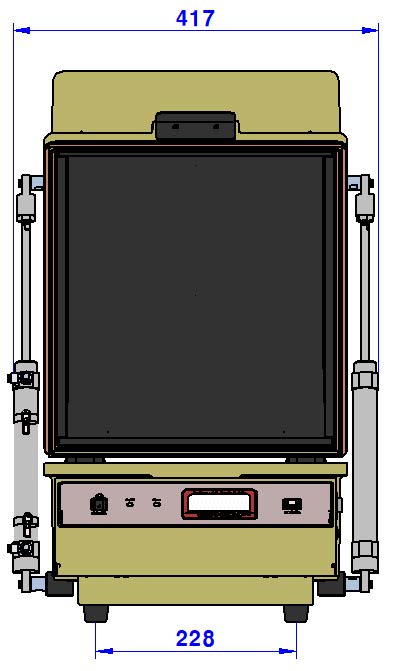

前面（オープン時）

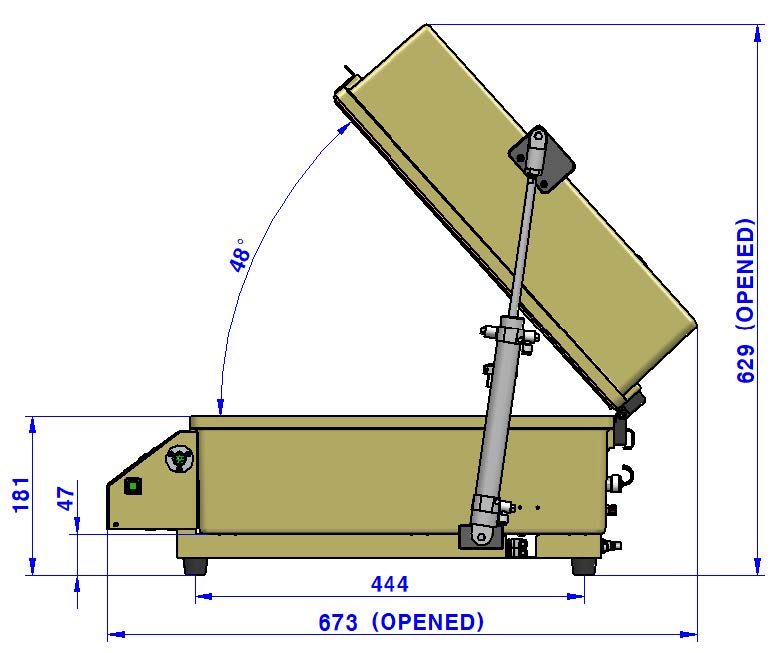

側面（オープン時）

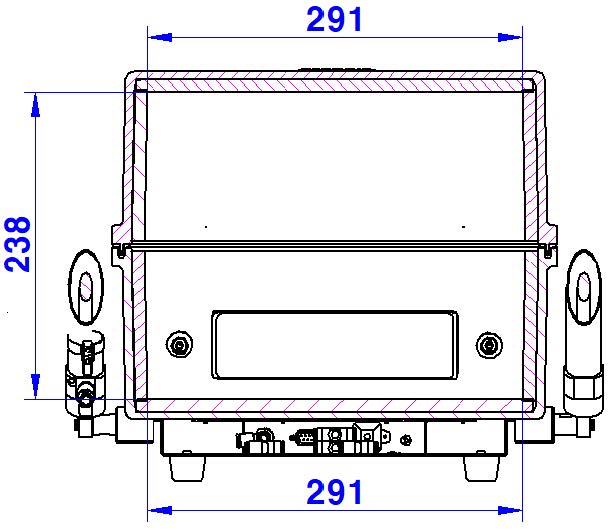

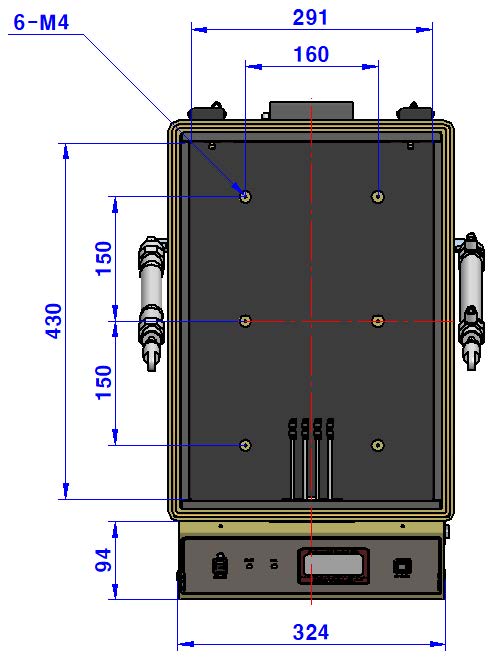

底面 内部

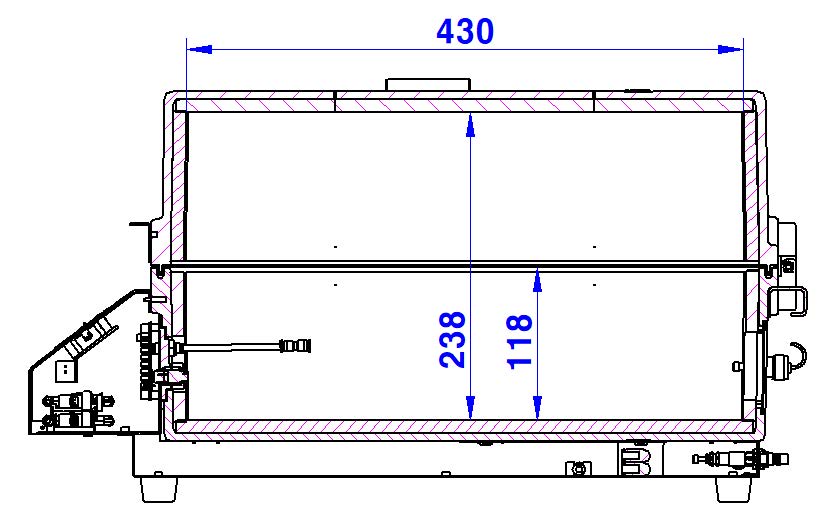

側面 内部
I/Oインターフェースパネル・アンテナカップラ固定ジグ
ご希望のI/Oインターフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
