| タイプ | ハンドプレスシールドボックス |
|---|---|
| サイズ | 中型 |
| 対応周波数帯 | 100 MHz ～ 12 GHz |
| 外形寸法(WxDxH) | 416 x 400 x 293 mm |
| 内部有効寸法(WxDxH) | 369 x 320 x 238 mm |
| 重量 | 15 kg |
| シールド性能 | 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz |
| ドアサイズ(WxH) | 339 x 236 mm |
| 測定用途 | WiFi WiFi 6E Bluetooth Zigbee 5G/FR1 UWB |
| DUT | スマートフォン タブレット モバイルPC Bluetooth Bluetooth Low Energy搭載の小型端末 |
標準装備RFコネクタ 無し
外形寸法 W x D x H mm 416 x 400 x 293
内部有効寸法 W x D x H mm 369 x 320 x 238
ドアサイズ W x H mm 339 x 236
重量 約 15 kg
対応周波数 100 MHz ～ 12 GHz
シールド性能 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
3 dB 0.1 ～ 3 GHz
6 dB 3 ～ 6 GHz
10 dB 6 ～ 12 GHz
4011-0144 SS-402 N(m)-N(m) ケーブル 1 m 1 本
シールド性能評価レポート 1 式

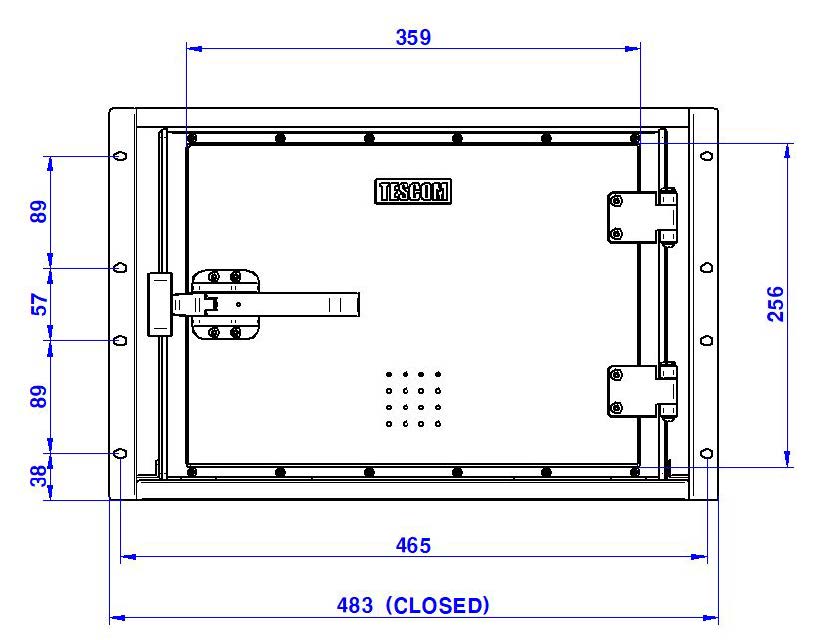

前面（クローズ時）

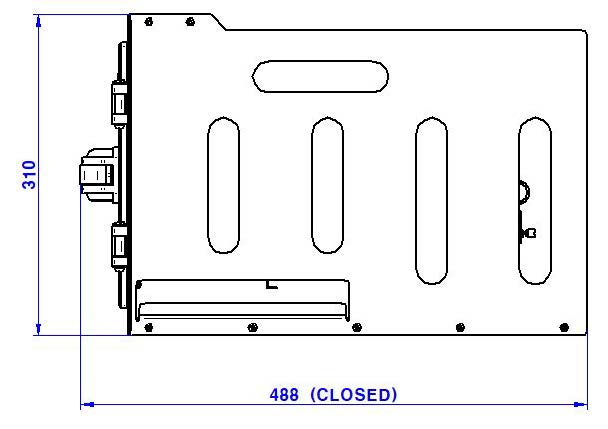

側面（クローズ時）

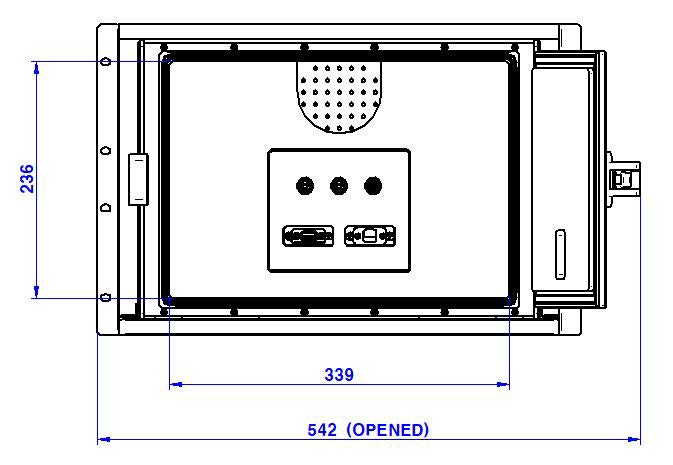

前面（オープン時）

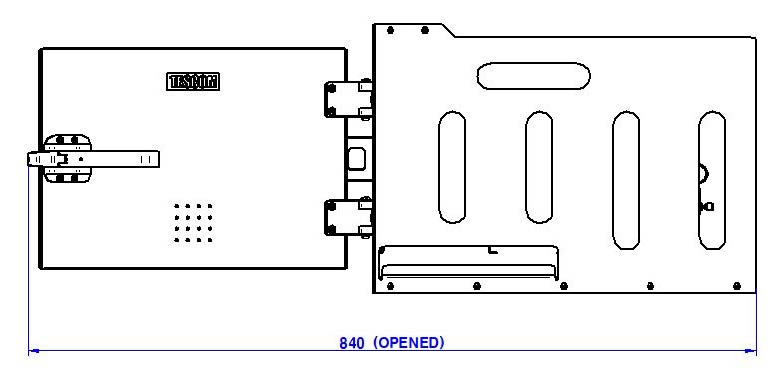

側面（オープン時）

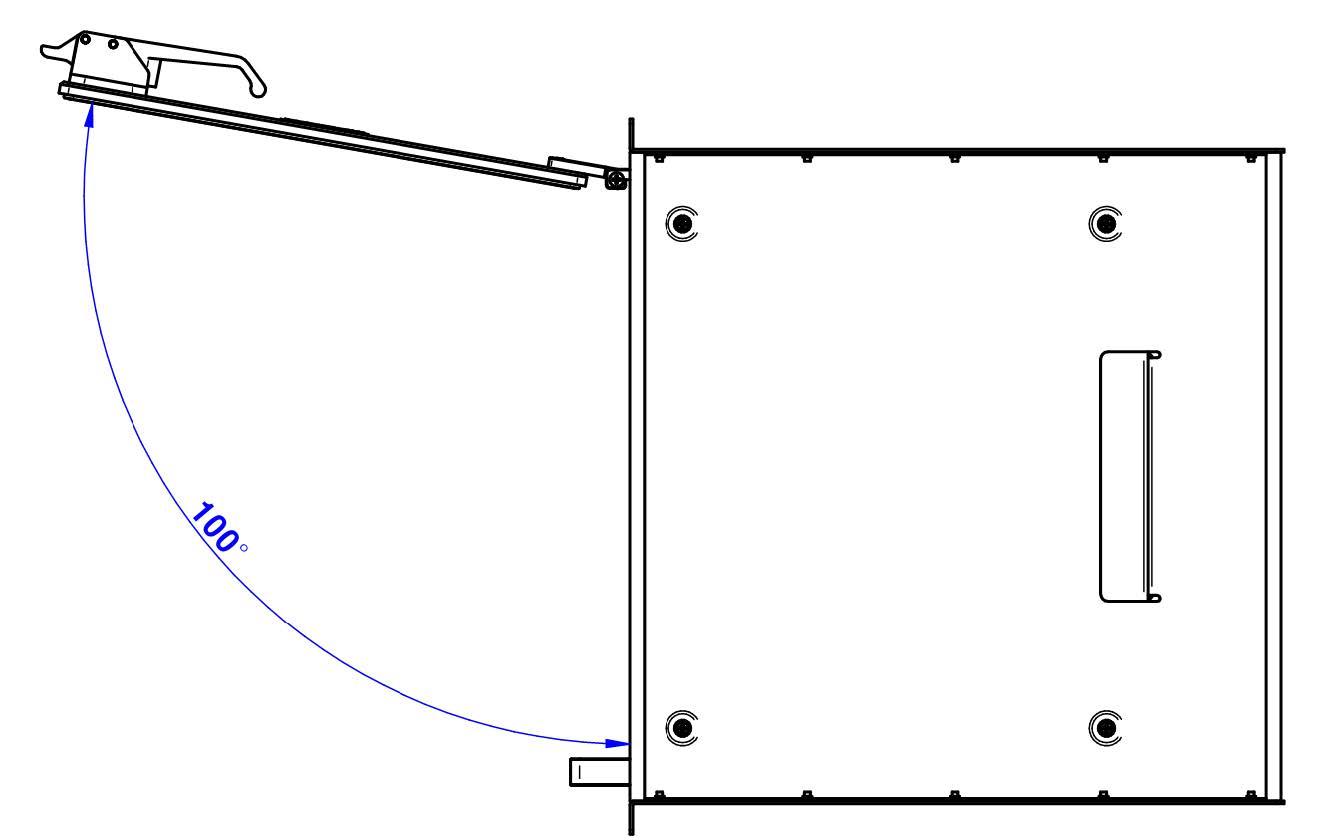

上面（オープン時）

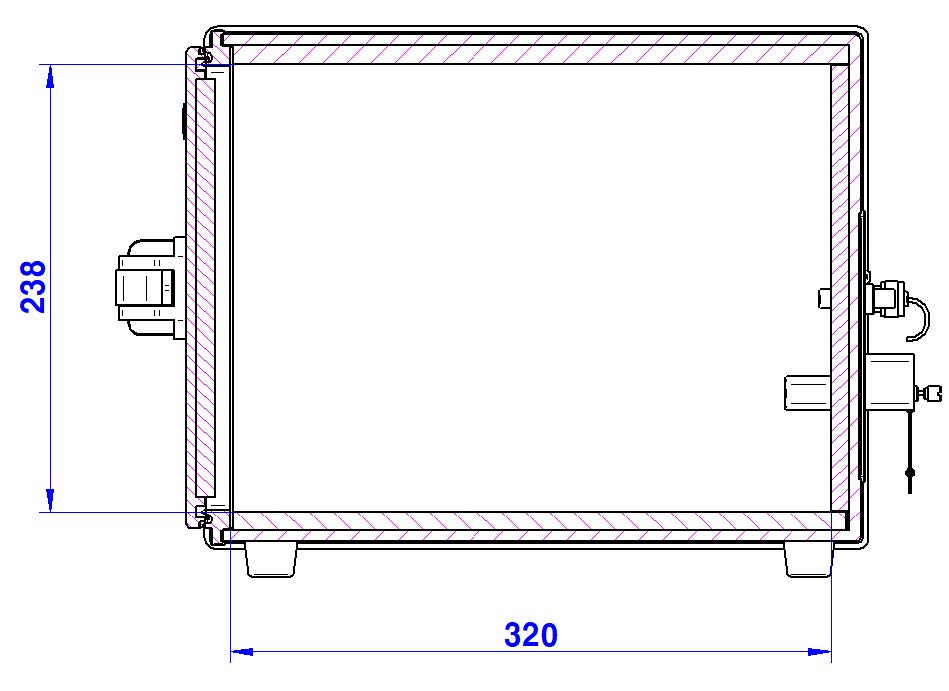

側面（内部）

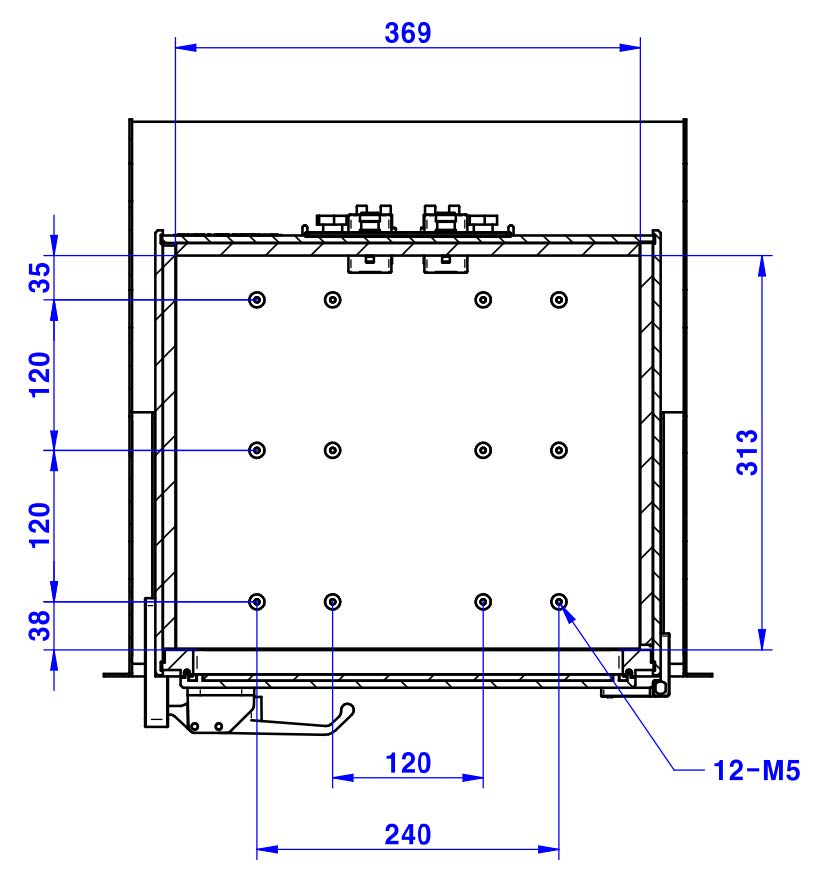

底面（内部）
I/Oインターフェースパネル・換気ファン
ご希望のI/Oインタフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
