| タイプ | ハンドプレスシールドボックス |
|---|---|
| サイズ | 大型 |
| 対応周波数帯 | 100 MHz ～ 12 GHz |
| 外形寸法(WxDxH) | 662 x 703 x 537 mm |
| 内部有効寸法(WxDxH) | 544 x 546 x 425, 201 ( D ) Top mm |
| 重量 | 38 kg |
| シールド性能 | 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz |
| 測定用途 | RFID WiFi WiFi 6E Bluetooth Zigbee 5G/FR1 UWB |
| DUT | モバイルPC デスクトップ Bluetooth Bluetooth Low Energy搭載の大型の端末 |
標準装備RFコネクタ 6 x N(f) 外側 – SMA(f) 内側
外形寸法 W x D x H mm 662 x 703 x 537
内部有効寸法 W x D x H mm 544 x 546 x 425, 201 ( D ) Top
重量 約 38 kg
対応周波数 100 MHz ～ 12 GHz
シールド性能 70 dB 以上 @ 100 MHz ～ 3 GHz 60 dB 以上 @ 3 ～ 12 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
10 dB 0.5 ～ 2 GHz
20 dB 3 ～ 12 GHz
4011-0144 SS-402 N(m)-N(m) ケーブル 1 m 1 本
シールド性能評価レポート 1 式
前面（クローズ時）
側面（クローズ時）
前面（オープン時）

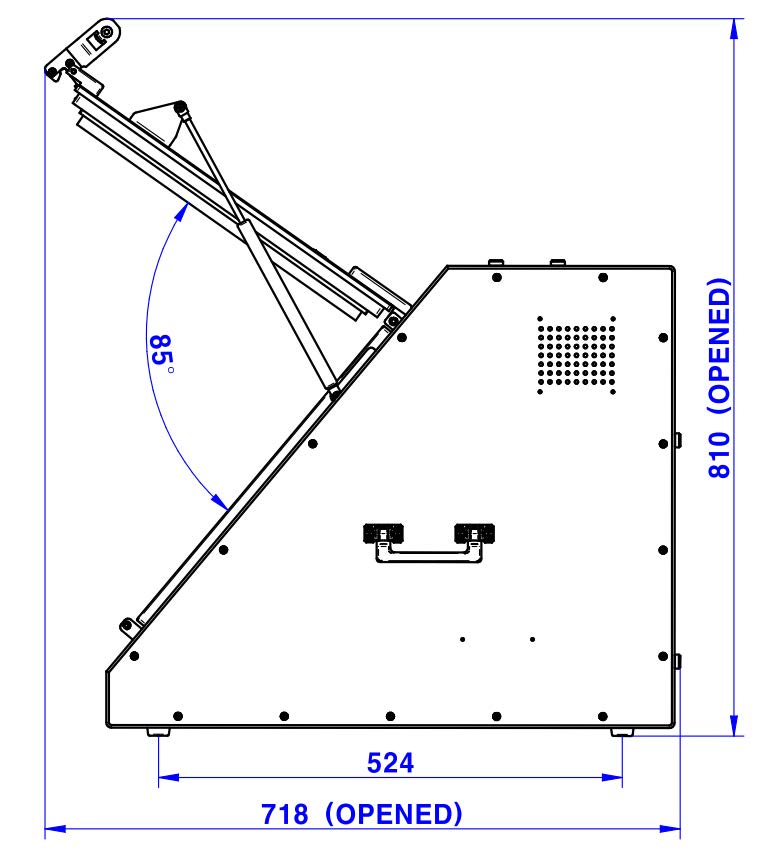

側面（オープン時）

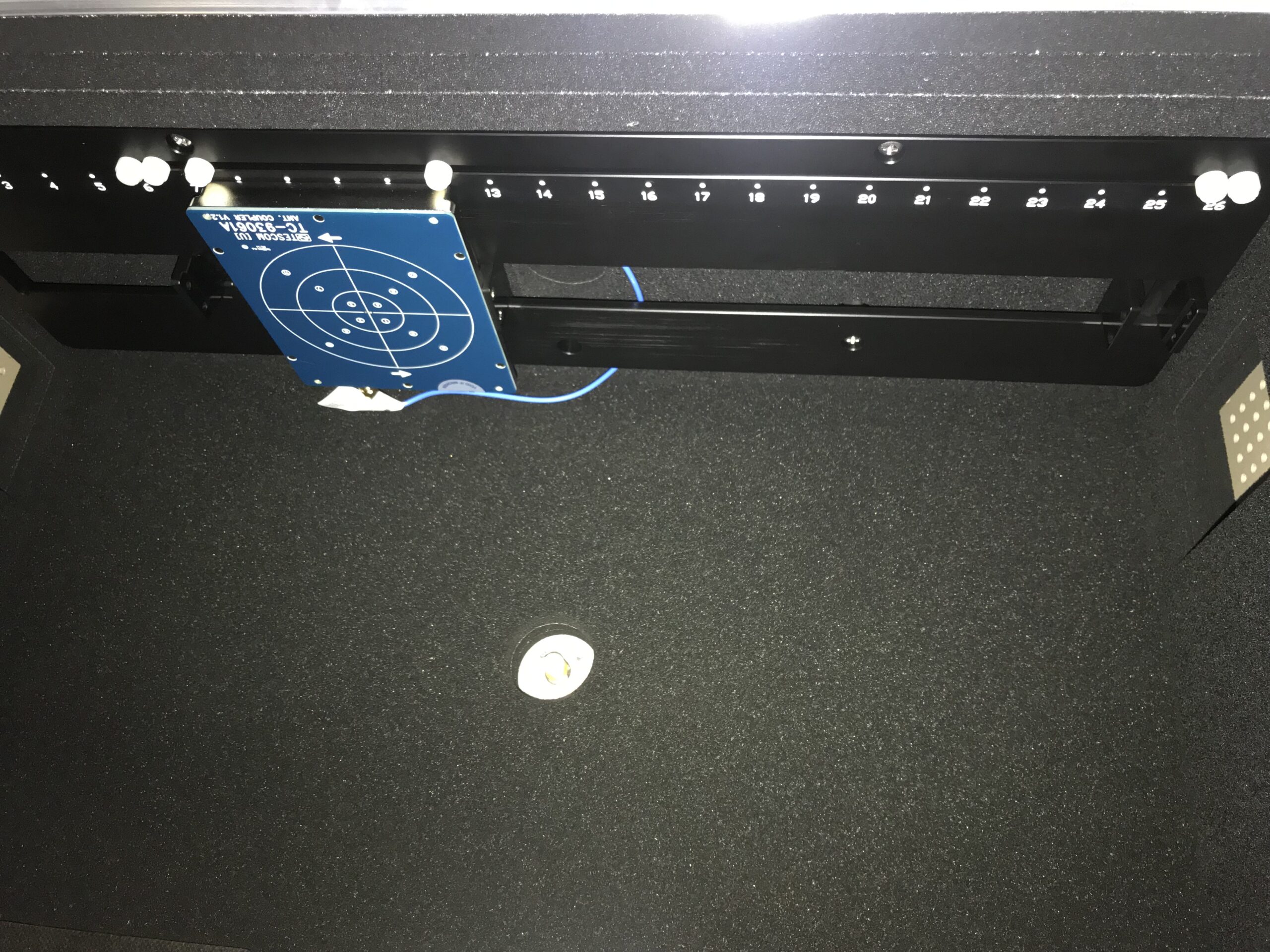

側面 内部
底面 内部
I/Oインターフェースパネル・換気ファン・アンテナカップラ固定ジグ
ご希望のI/Oインターフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
