標準装備RFコネクタ    4 x N(f) 外側 – SMA(f) 内側
電源供給 　　　　　　 24 VDC,  Max  2A
リモートコントロール  RS-232C或いはイーサネット制御
エア接続 　　　　　　 φ6 mm ワンタッチ接手（本体供給部）  φ6 mm ワンタッチ接手（フィクスチャ供給部）
供給エア圧力　　　　  5 ～ 10 bar
外形寸法　 　　　　 　W x D x H mm 　577 x 661 x 473
内部有効寸法 　　 　　W x D x H mm 　445 x 401 x 338, 209 ( D )  Top
重量 　　　　　 　　　約 32 kg
対応周波数 　 　　　　100 MHz ～ 12 GHz
シールド性能 　 　　　70 dB 以上 @ 100 MHz ～ 3 GHz　　60 dB 以上 @ 3 ～ 12 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。

吸収性能（代表値）　 周波数帯
10 dB 　　　　　　　 0.5 ～ 2 GHz
20 dB 　　　　　　 　3 ～ 12 GHz

4003-0073 　　 USB – RS232C(m) ケーブル 　2 m 　1 本
4011-0144　　   SS-402 N(m) – N(m) ケーブル  1 m　 1 本
4601-0018A 　  リモートスイッチケーブル　    2 m　 1 本
9703-0074 　　 エアカップラ　 1 個
C5915AP-0010  ドアストッパー
3001-0039 　　 電源アダプタ
4010-0002 　　 電源ケーブル 　1 本
シールド性能評価レポート 　1 式

前面（クローズ時）

側面（クローズ時）

前面（オープン時）

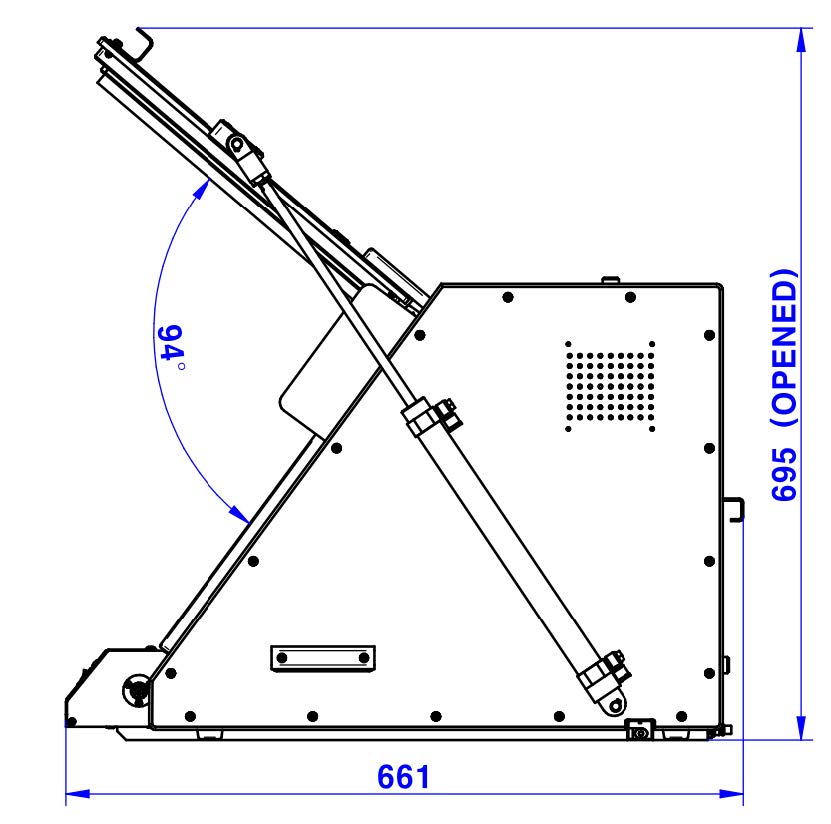

側面（オープン時）

底面　内部

側面　内部

＊斜線部は電波吸収体です。

テスコムのシールドボックスは、全て完成時にシールド性能を測定し、合格基準に達しているかどうかを判定します。測定結果は、シールド性能評価レポートとして製品に添付されます。

*シールド性能は、I/Oインターフェースの内容に影響を受けます。
