ストロングポイント
超コンパクト
広帯域
中型・大型シールドボックス内での測定に最適
偏波切替・XYZ軸位置調整等の充実した専用フィクスチャ
測定時間の短縮・コストダウン
TESCOM オプション（I/Oインターフェース・アンテナカプラ等）
TC-93076A
TESCOM Co., Ltd. テスコム
- #3G, 4G, LTE
- #RFID
- #GNSS
- #アンテナ測定
- #マイクロ波
- #WiFi
- #Bluetooth
- #5G
TESCOM オプション（I/Oインターフェース・アンテナカプラ等）
TC-93076A
TESCOM Co., Ltd. テスコム
- #3G, 4G, LTE
- #RFID
- #GNSS
- #アンテナ測定
- #マイクロ波
- #WiFi
- #Bluetooth
- #5G
| タイプ | デュアルポーラライズドビバルディ |
|---|---|
| 対応周波数帯 | 700 ～ 7500 MHz |

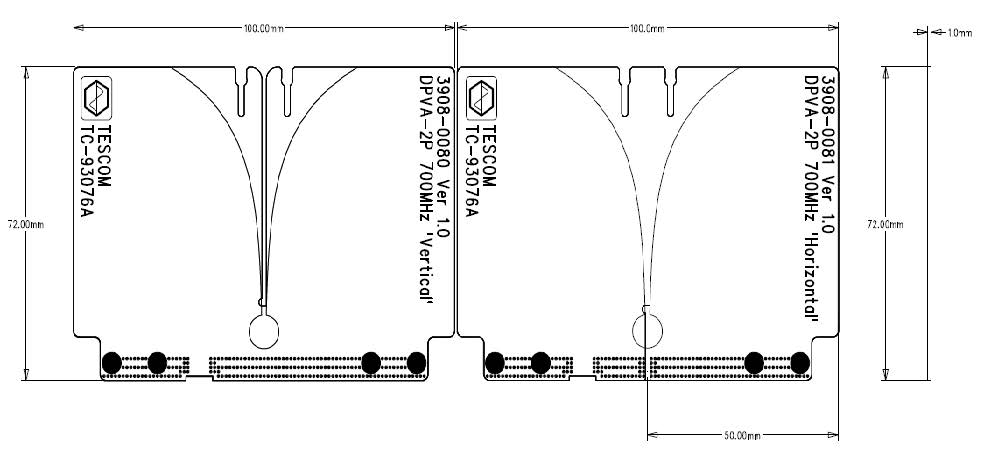

| 外形寸法(WxDxH) | 100 x 72 x 1 mm *それぞれ |
| 性能 | VSWR : < 3.2 @ 700 ～ 7500 MHz |
| コネクタ | SMA/f |
製品情報
- VSWRグラフ
携帯電話・WLAN・PDA・Bluetooth・LTE・GNSS等の周波数帯における受信感度テスト及び送信テストが可能です。シールドボックス内に放射状に複数個取り付け、OTAテストを行うことも可能なコンパクトサイズです。
専用フィクスチャは、アンテナの種類、シールドボックスによってそれぞれ異なります。詳細はお問い合わせください。
可動範囲の変更等、ご希望に合わせた製作も可能です。ご相談ください。
カスタム
シールドボックスへの固定ジグ
-
- C5530AP-2031A
- DPVアンテナフィクスチャを使用すれば、床面や側面にビスを使用して固定することができます。
-
- F553002A
- XYレールフィクスチャは、XY軸に可動できるDPVアンテナフィクスチャです。
