ストロングポイント
超コンパクト
広帯域
中型・大型シールドボックス内での測定に最適
偏波切替・XYZ軸位置調整等の充実した専用フィクスチャ
測定時間の短縮・コストダウン
シールドボックス内に放射状に複数個取り付け、OTAテストが可能
TESCOM オプション
TC-93672A
TESCOM Co., Ltd. テスコム
- #レーダー
- #ミリ波
- #アンテナ測定
TESCOM オプション
TC-93672A
TESCOM Co., Ltd. テスコム
- #レーダー
- #ミリ波
- #アンテナ測定
| タイプ | レクタンギュラーホーンアンテナ |
|---|---|
| 対応周波数帯 | 50 ～ 67 GHz |
| 外形寸法(WxDxH) | 68.5 x 43.1 x 43.1 mm |
| 重量 | 270 g |
| 性能 | 21.1 dBi @ 55 GHz 22.2 dBi @ 67 GHz VSWR < 2 |
| コネクタ | 1.85mm(f) |
製品情報
- 仕様

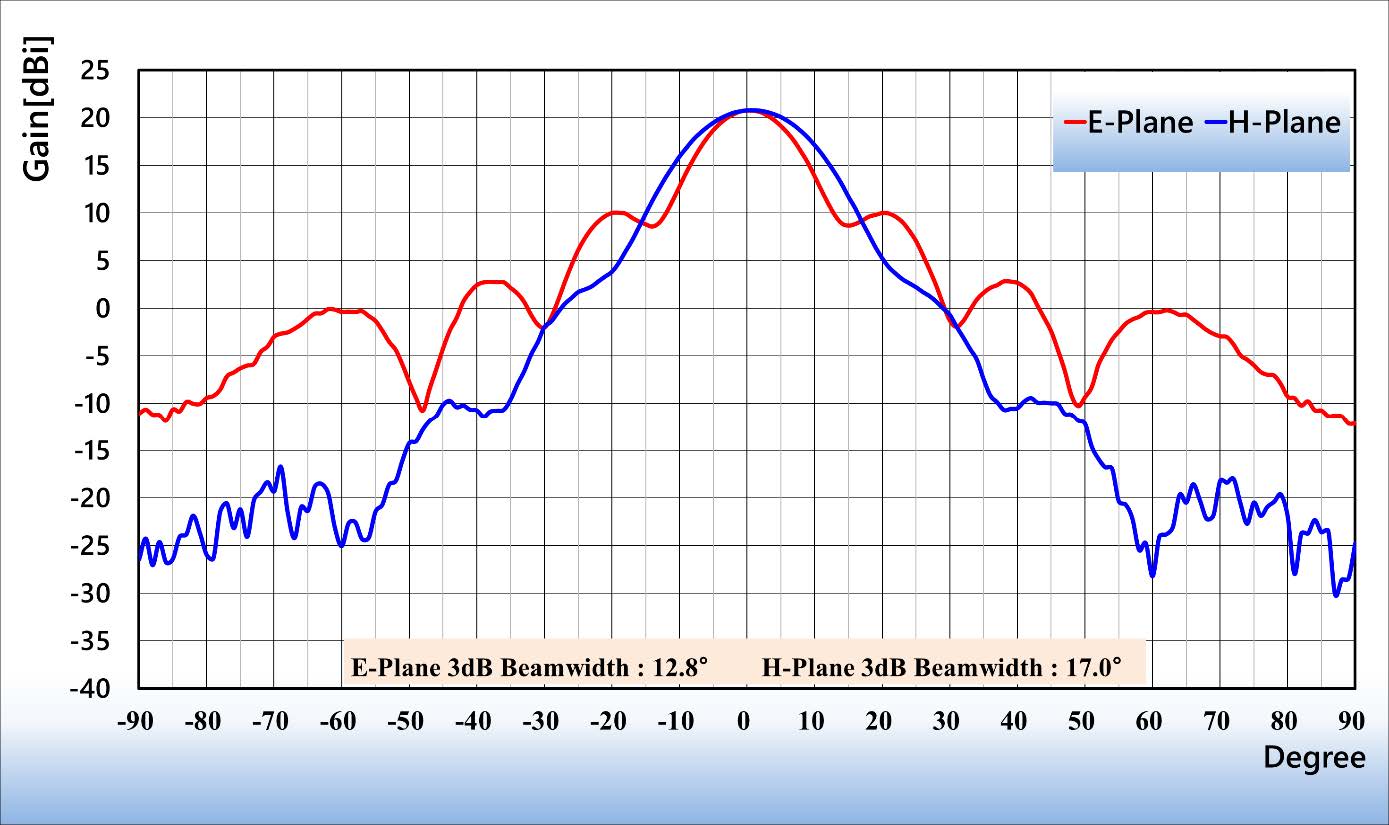

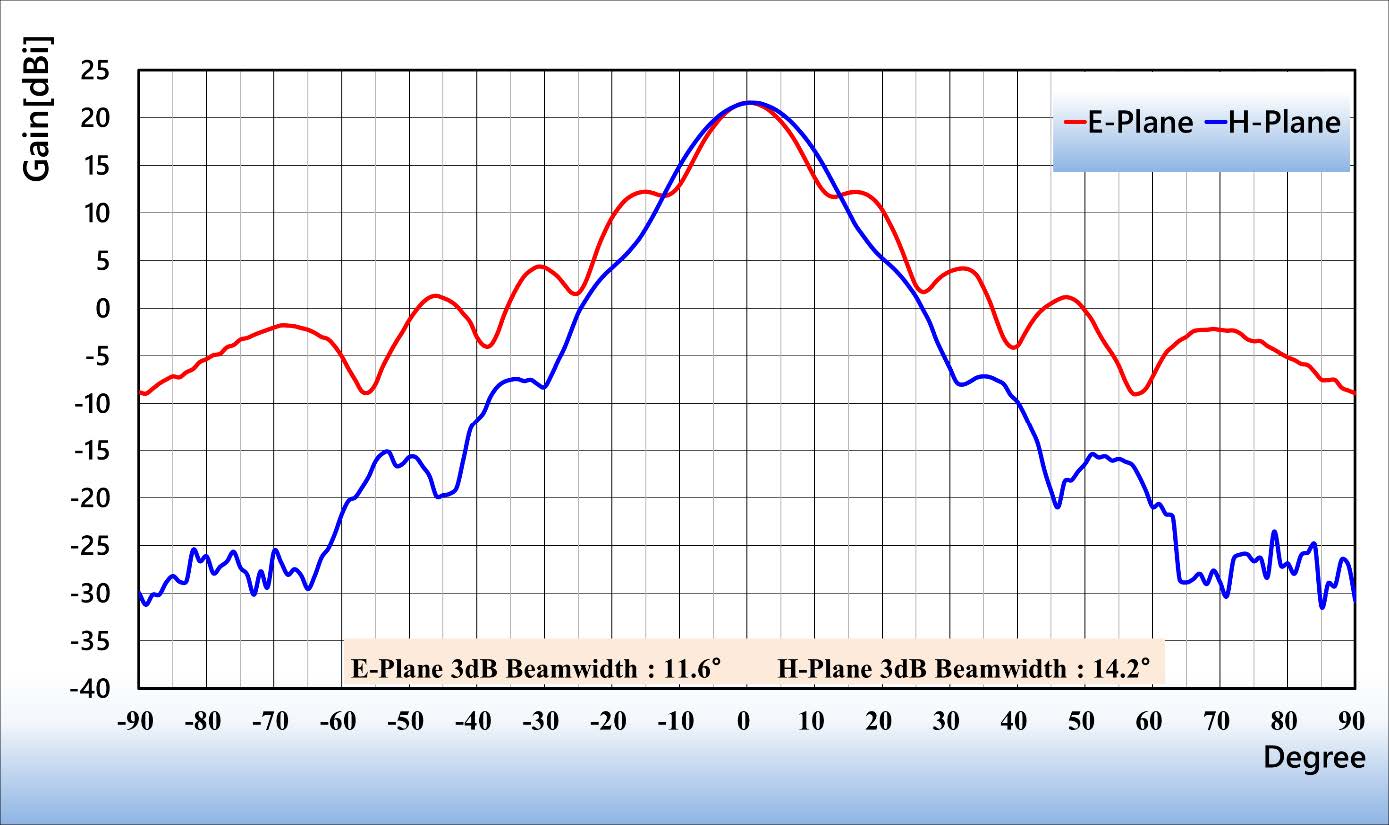

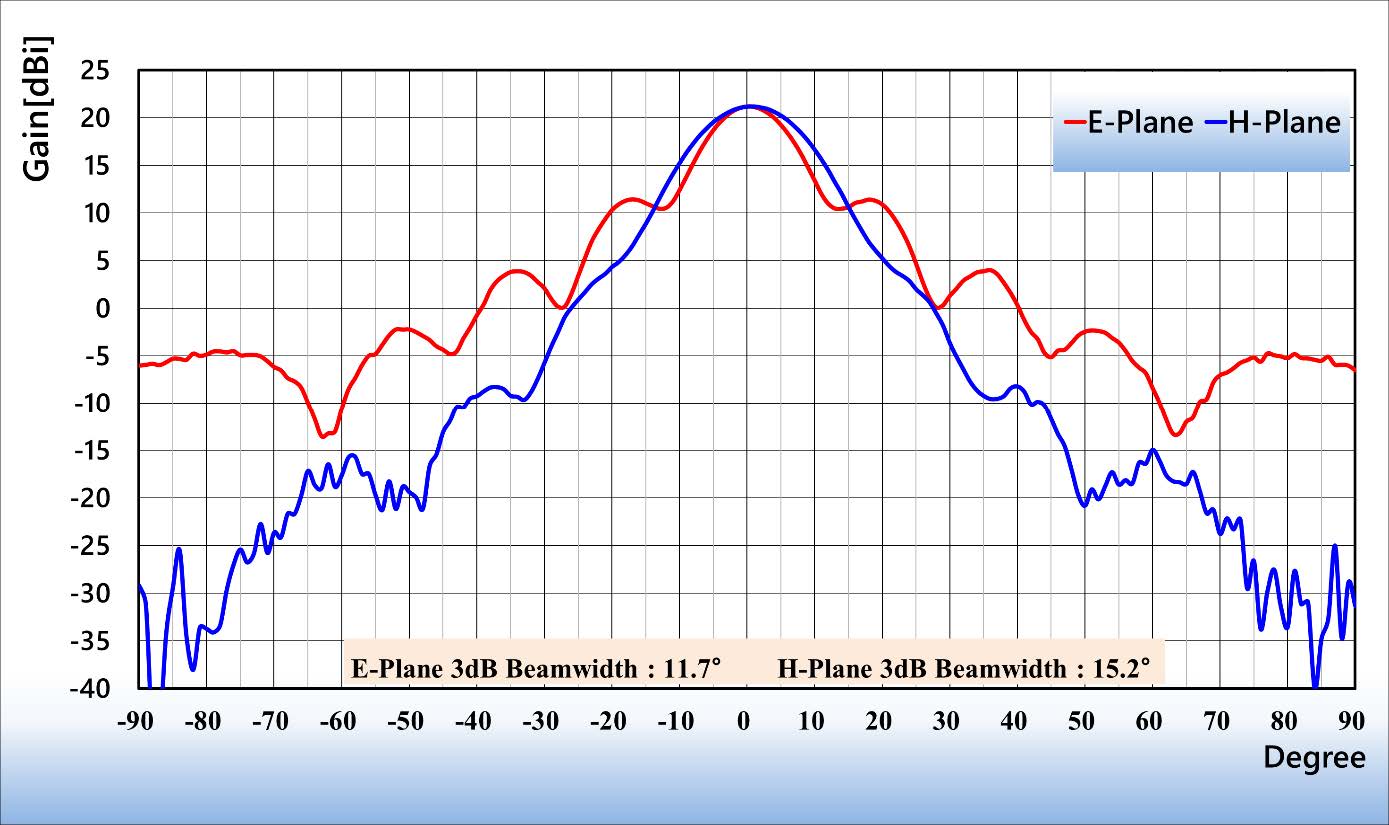

E-Plane 3dB Beamwidth 11.7° @ 55 GHz 10.2° @ 67 GHz
H-Plane 3dB Beamwidth 15.2° @ 55 GHz 13.2° @ 68 GHz
- VSWRグラフ
- Gainグラフ
携帯電話・WLAN・PDA・Bluetooth・LTE・GNSS等の周波数帯における受信感度テスト及び送信テストが可能です。
シールドボックス内に放射状に複数個取り付け、OTAテストを行うことも可能なコンパクトサイズです。
コンパクトで広帯域なアンテナに、専用のフィクスチャをご用意しています。偏波切替はもちろんの事、シールドボックス内の壁・天井・床に取り付けることができ、X / Y / Z軸方向への調整が可能です。専用フィクスチャは、アンテナの種類、シールドボックスによってそれぞれ異なります。詳細はお問い合わせください。
可動範囲の変更等、ご希望に合わせた製作も可能です。ご相談ください。
