ESDシミュレータ（静電気試験機）は、IEC / EN 61000-4 Part 2 規格で定義されているシステムや機器におけるEMC試験に適しています。
この試験は、静電気放電に対する耐性試験を行うもので、エア放電とコンタクト放電に対応する2つのモードがあり、DUTに対し非接触試験を行うためのエア放電用テストプローブと接触試験を行うためのコンタクト放電用テストプローブがセットされています。

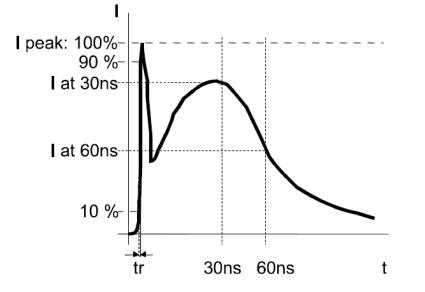

SESD216放電曲線

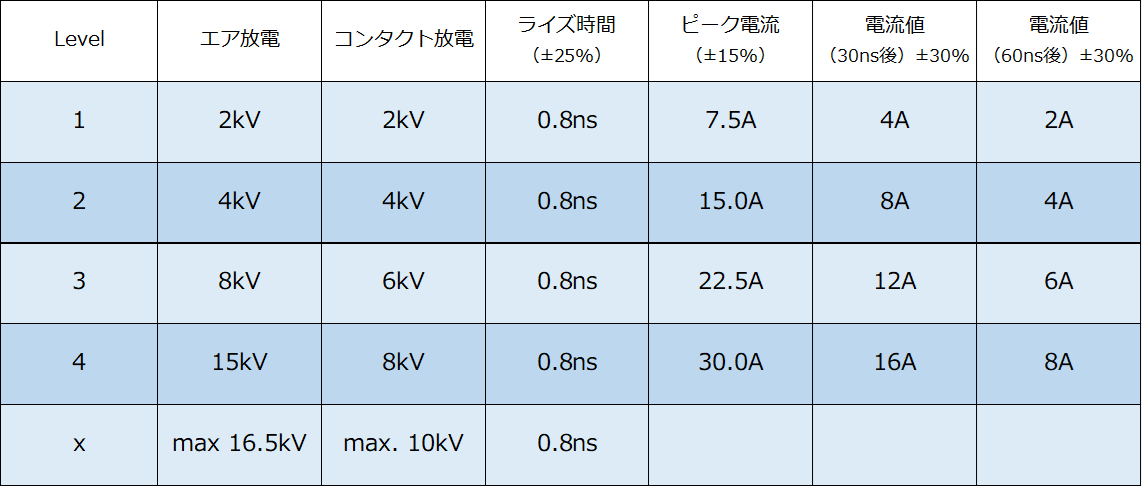

出力電圧　　　　　　　　　　 　100Vステップで調整可能（ロータリーエンコーダ）
テストモード 　　　 　 　　　  　エア放電 / コンタクト放電
エア放電　　　　　　　　　　 　±0.2kV ～ ±16.5kV
コンタクト放電　　　　　　　 　±0.2kV ～ ±10.0kV
出力電圧極性 　　　　 　  　　 　正極 / 負極　　*カウンターモードによるパルス50%放電後の極性自動変更

繰り返し周波数
エア放電 　　　　　　　 　　   　シングルパルス / 繰り返し　　*周波数は放電チップとDUTの距離によります
コンタクト放電　　　　　　　 　シングルパルス　　0.1Hz, 0.2Hz, 1Hz, 2Hz, 5Hz, 10Hz, 20Hz
連続操作　　　　　　　　　　 　エア放電 / コンタクト放電いずれでも可能
ホールディングタイム 　　　　　 ≧ 5秒
プリセレクタブルカウンター　  　1～9999

放電内容
ショックキャパシタンス 　　　　150pF ± 10%
放電抵抗　　　　　　　　　 　　330Ω ± 5%
放電チップ　　　　　　　　　 　IEC / EN 61000-4-2に準拠　　エア：8mm 丸形　　コンタクト：シャープ形状
コンタクト放電のライズタイム　 0.8ns ± 25%（0.6～1.0ns）

セルフテスト 　　　　　　　　   14ステップのセルフチェック有
使用温度　　　　　　　　　　　 0 ～ 40℃
湿度　　　　　　　　　　　　　 0 ～ 60%
重量　　　　　　　　　　　　　 1,260g

電源供給　　　　　　　　　　　 IN : 100～240VAC/47-63Hz　　OUT : 9VDC/3A
パワーユニット重量 　　　　　   約200g
充電器　　　　　　　　　　　    リチウムイオン電池 7.2V 14.04Wh

バッテリ―充電器（ケーブル含む）
標準エア放電用テストチップ(SESD 3020)
標準コンタクト放電用テストチップ (SESD 3021)
重量：3.2 kg
グラウンドケーブル (SESD 231)
取扱説明書
メーカー校正証明書
ケース
