| タイプ | ハンドプレスシールドボックス |
|---|---|
| サイズ | 大型 |
| 対応周波数帯 | 100 MHz ～ 67 GHz |
| 外形寸法(WxDxH) | 916 x 940 x 856 mm |
| 内部有効寸法(WxDxH) | 802 x 762 x 644 mm |
| ドアサイズ W x H | 624 x 624 mm |
| 重量 | 81 kg |
| シールド性能 | 70 dB 以上 @ 100 MHz ～ 30 GHz 60 dB 以上 @ 30 ～ 67 GHz |
| 測定用途 | ミリ波 5G FR1 FR2 |
| DUT | タブレット モバイルPC デスクトップ等の中・大型の端末 |
標準装備RFコネクタ 1 x 1.85mm(f) – 1.85mm(f)
外形寸法 W x D x H mm 916 x 940 x 856
内部有効寸法 W x D x H mm 802 x 762 x 644
ドアサイズ W x H mm 624 x 624
重量 約 81 kg
対応周波数 100 MHz ～ 67 GHz
シールド性能 70 dB 以上 @ 100 MHz ～ 30 GHz 60 dB 以上 @ 30 ～ 67 GHz
*シールド性能は、I/Oインターフェースパネルの内容によって異なります。
吸収性能（代表値） 周波数帯
15 dB 0.5 ～ 2 GHz
20 dB 2 ～ 67 GHz
シールド性能評価レポート 1 式
前面（クローズ時）

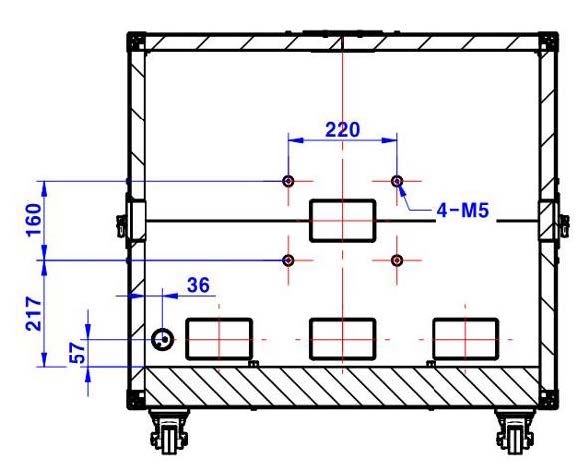

側面（クローズ時）
前面（オープン時）
天井面（オープン時）
天井面 内部
底面内部
側面 内部
側面 内部
① 天井面I/Oインターフェースパネル
② 右側面I/Oインターフェースパネル
③ 左側面I/Oインターフェースパネル
④⑤⑥⑦ 背面I/Oインターフェースパネル
⑧ M557002B クーリングファン（排気・右側）
⑨ M557002A クーリングファン（給気・左側）
⑩ XYレールフィクスチャ
⑪ F55706B ラップトップ用フィクスチャ
⑫ カスタムフィクスチャ
⑬ F59772A 底面用グリッドフィクスチャ
⑭ F55708A DPVアンテナ用フィクスチャ
⑮ F55702A LED照明
複数アンテナの設置により、3D放射パターンデータを取得することができます。
また、ターンテーブルを導入することもできます。
データ取得ソフトウェアについては、使用する計測器、取得するデータ、表示形式等によりご相談を承ります。
TESCOM社のミリ波ホーンアンテナと専用のフィクスチャを採用すれば、アンテナの設置や位置調整がとても簡単です。また、アンテナの交換にも柔軟に対応する事ができます。
・X軸可動範囲：±150mm（5mmピッチ）
・Y軸可動範囲：±100mm（5mmピッチ）
・回転範囲：0°～135°（45°ピッチ）
テスコムのシールドボックスは、全て完成時にシールド性能を測定し、合格基準に達しているかどうかを判定します。測定結果は、シールド性能評価レポートとして製品に添付されます。
*シールド性能は、I/Oインターフェースの内容に影響を受けます。
I/Oインターフェースパネル・換気ファン・アンテナカップラ固定ジグ
ご希望のI/Oインターフェースを選択し、パネルを自由にカスタマイズすることができます。
下の 『 Option 』 の I/Oインターフェースオプション にて詳細をご確認の上、ご選択ください。
