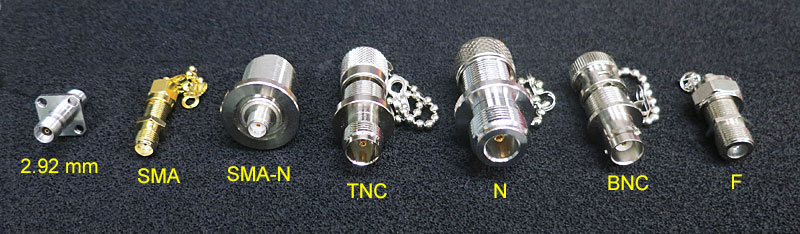

上記コネクタより、種類と数量をご指示ください。

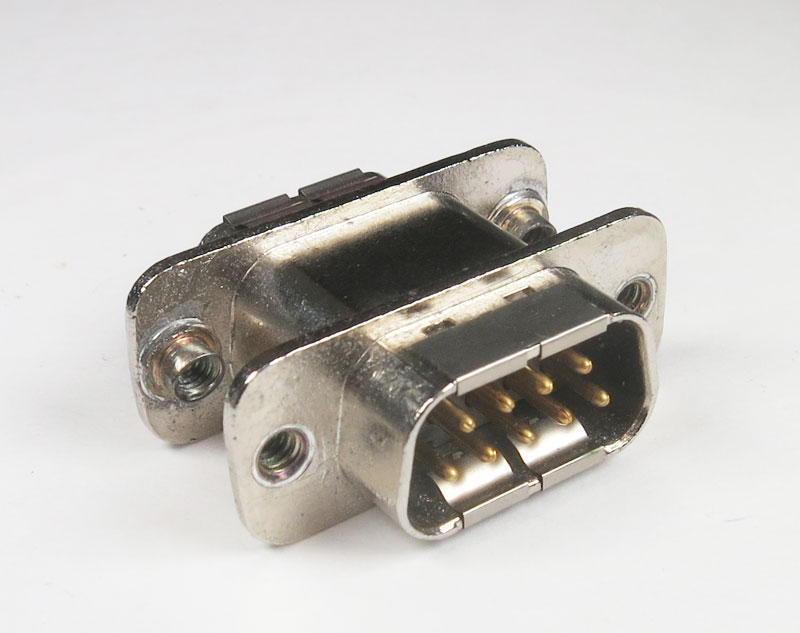

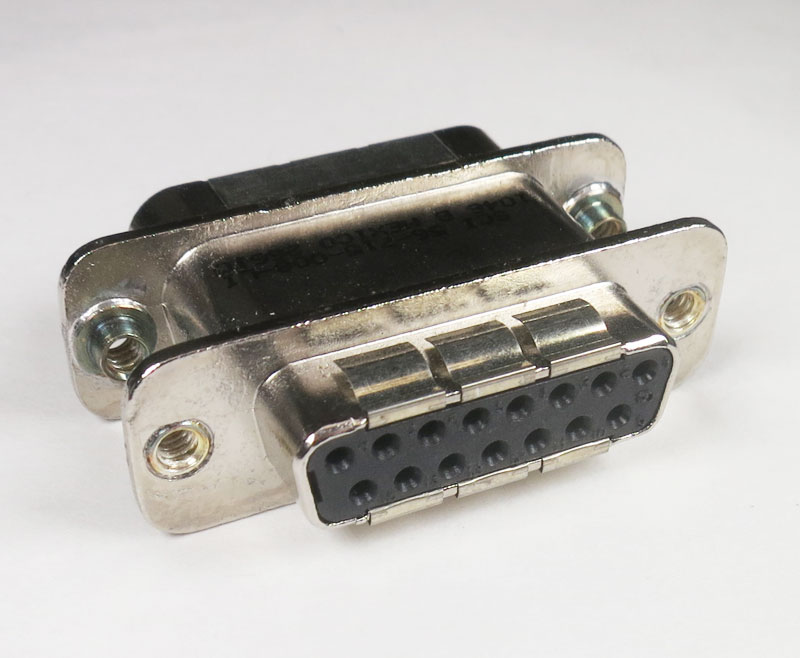

DSUBコネクタ各種（ 電源、オーディオ、RS-232Cなどの制御信号、DC、低周波接続 用途 ）

＜性能＞　- 50 dB @ 500 MHz 以上    *より高いアイソレーションが必要な場合には、UFI ユニバーサルフィルタインターフェースをご検討ください。

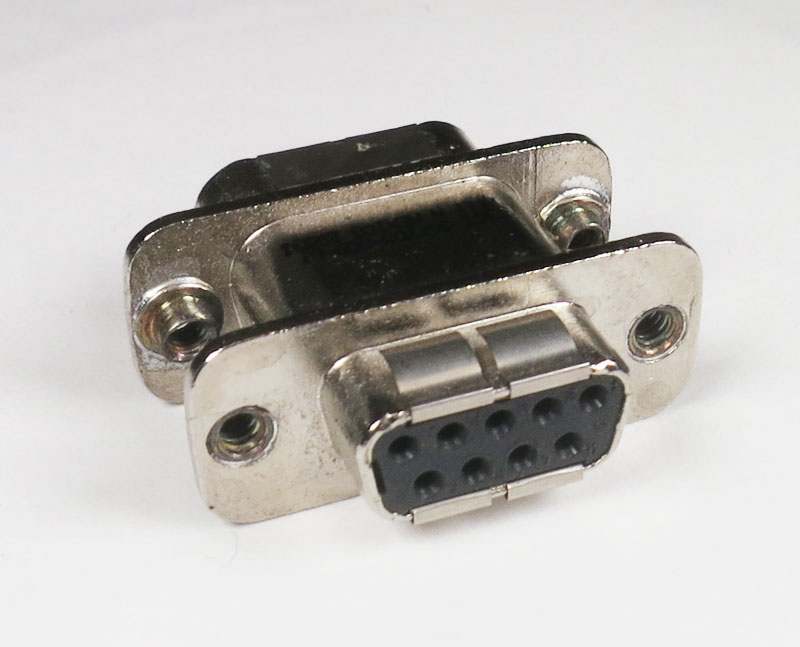

DSUB9　   　100 pF / 1000 pF

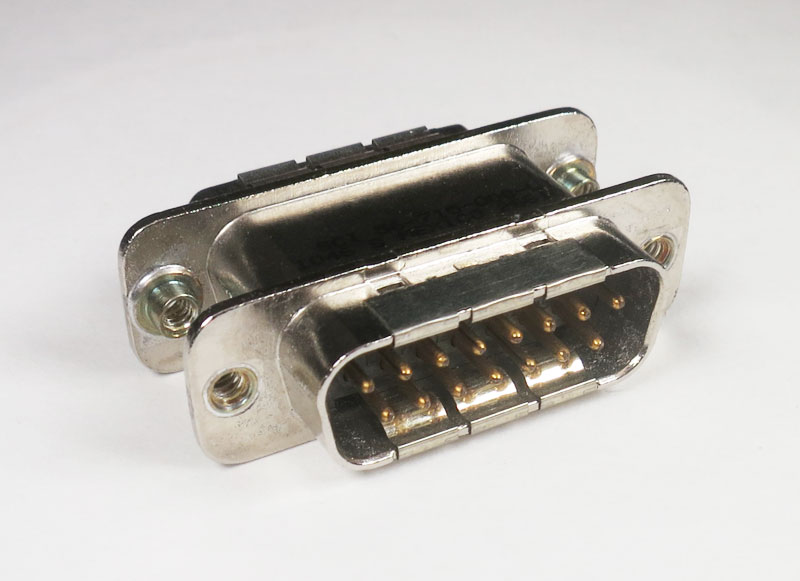

DSUB15　  　100 pF / 1000 pF

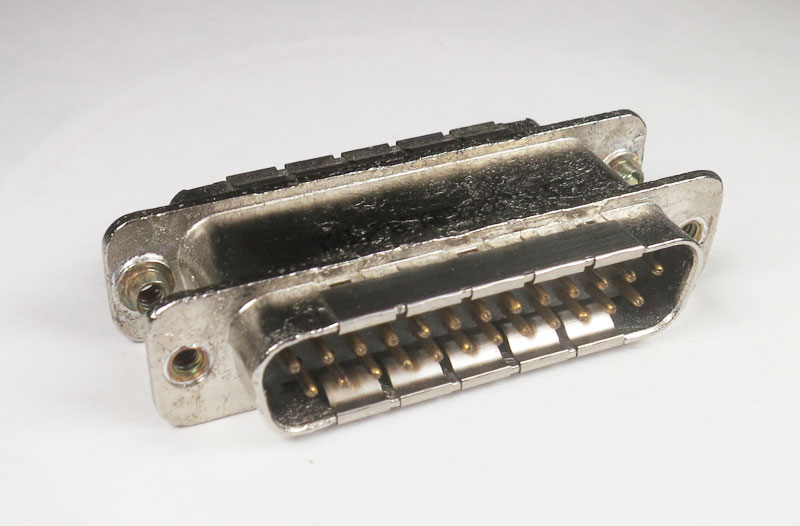

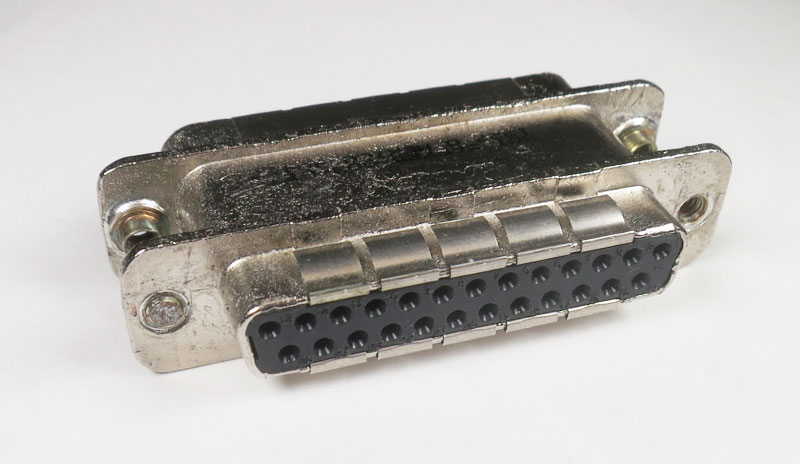

DUSB25　   　 100 pF / 1000 pF

USB / RJ45 / HDMI 各種

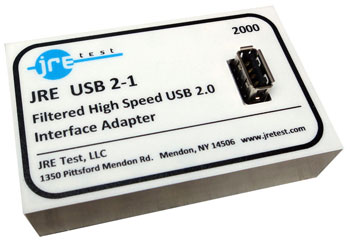

USB 2.0  　　

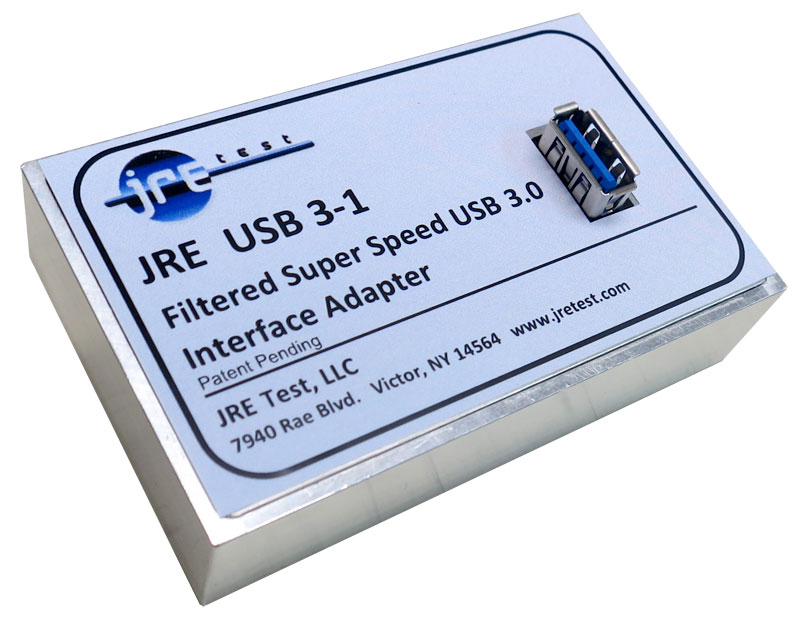

USB 3.0  　　

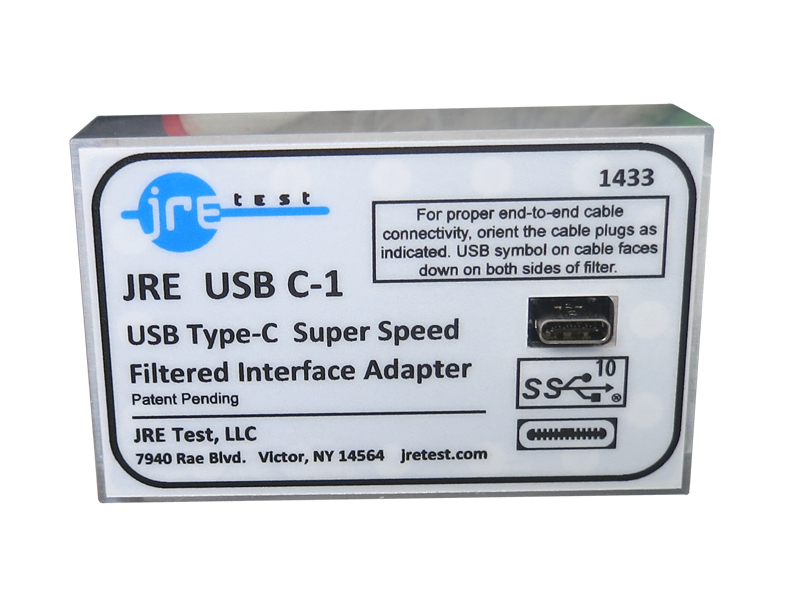

USB-C     　　

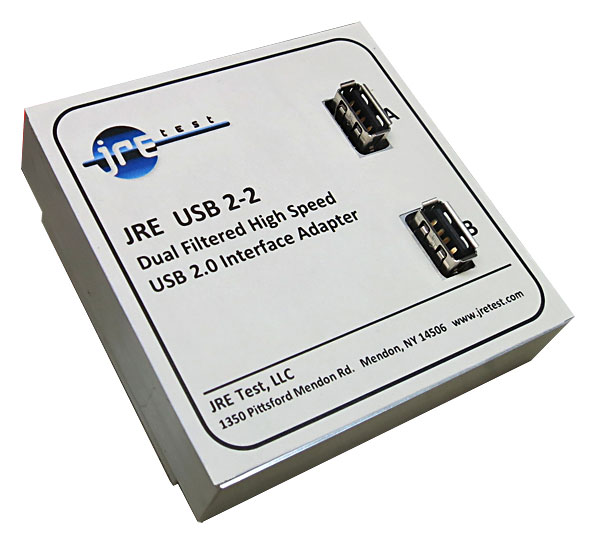

USB 2.0-Dual

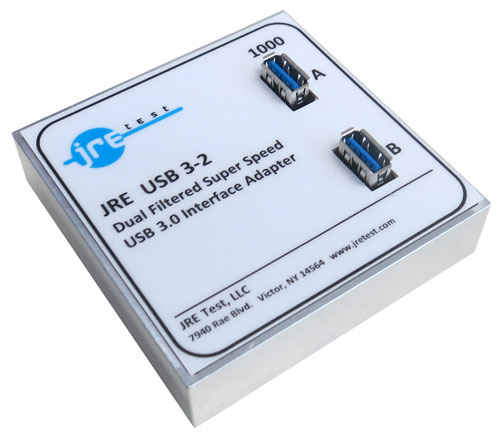

USB 3.0-Dual

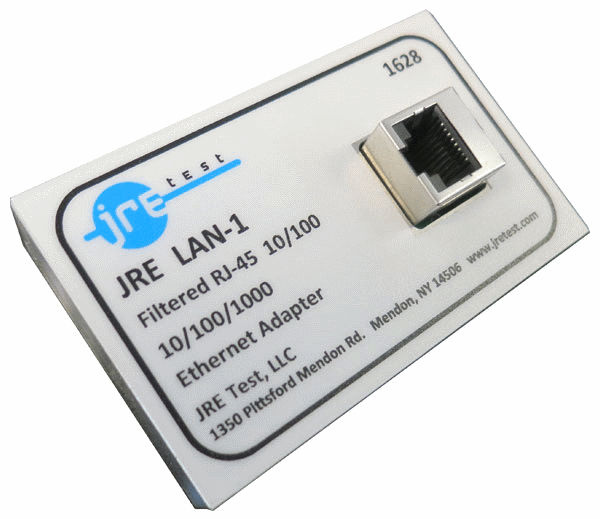

LAN 1G       　

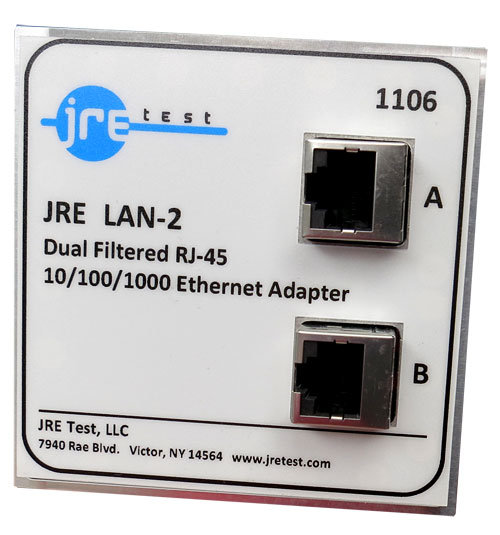

LAN 1G-Dual

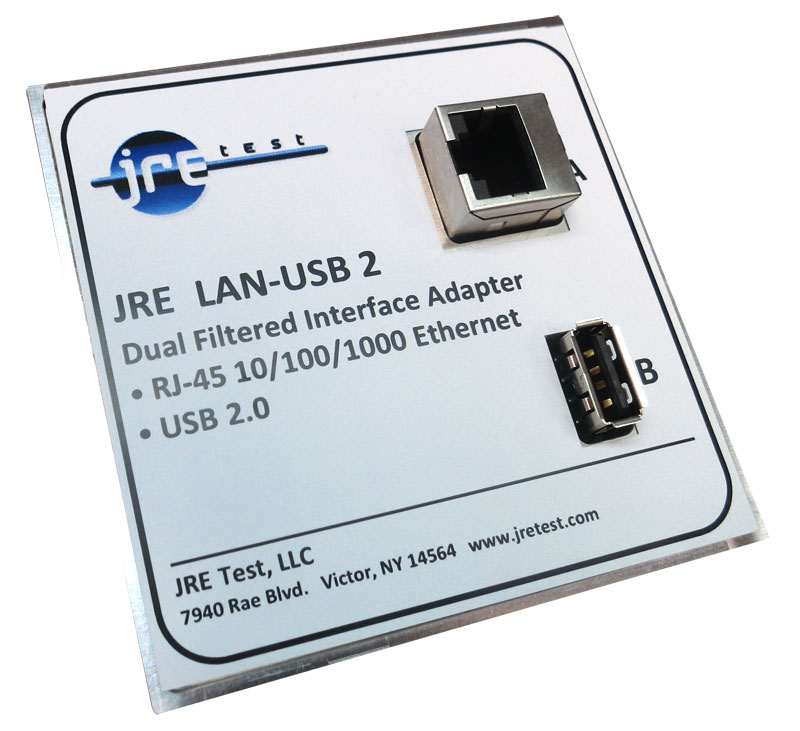

LAN 1G – USB 2.0

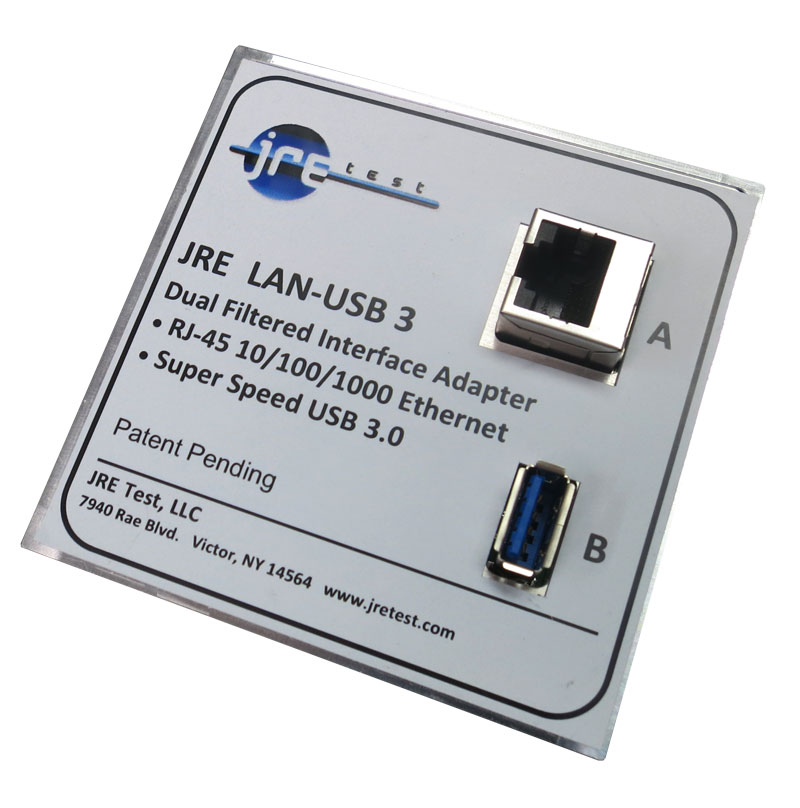

LAN 1G – USB 3.0

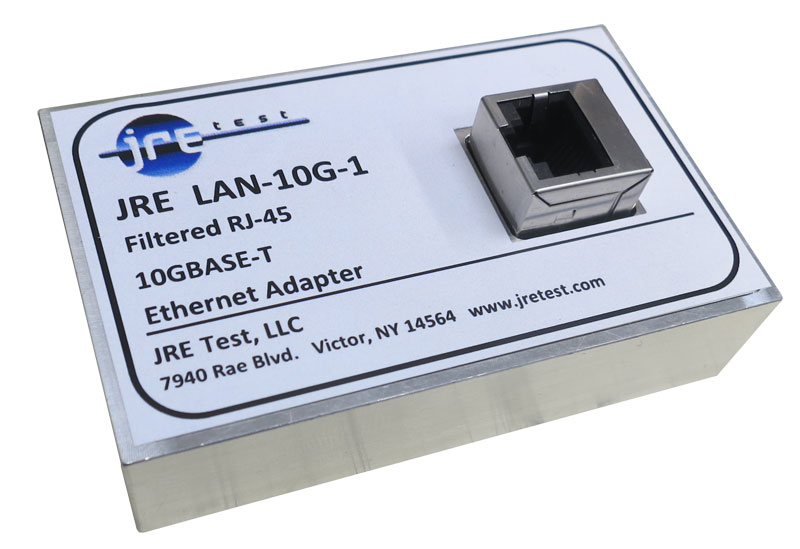

LAN 10G   　

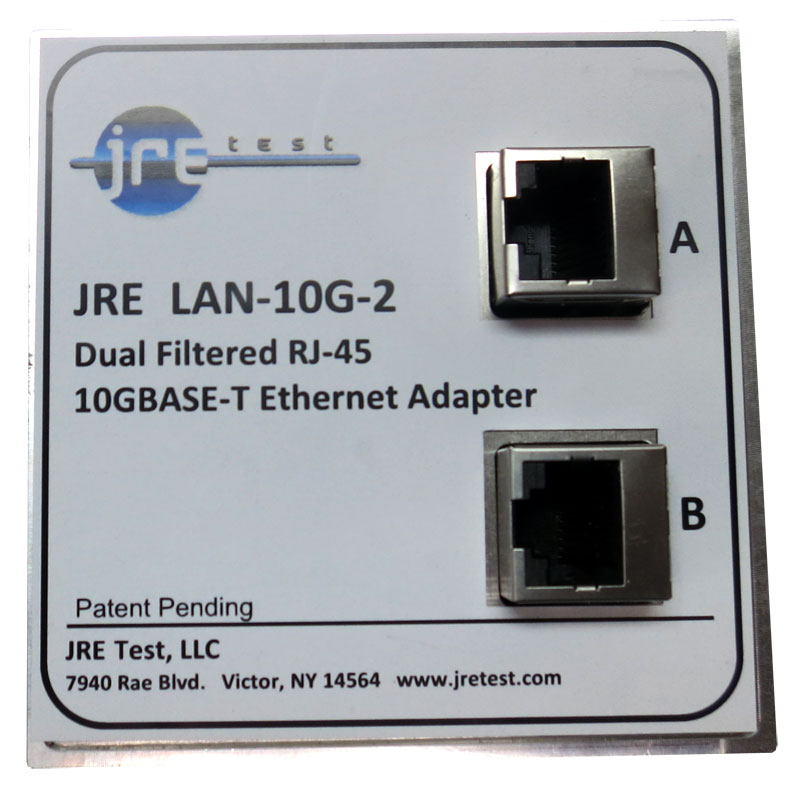

LAN 10G-Dual　

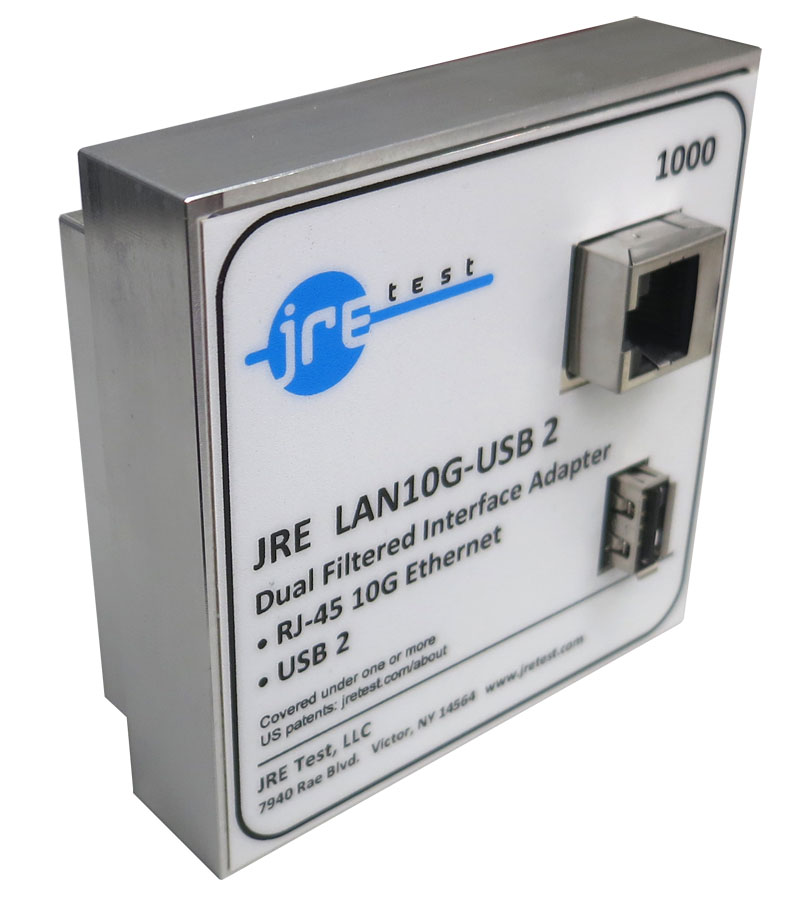

LAN10G – USB2.0

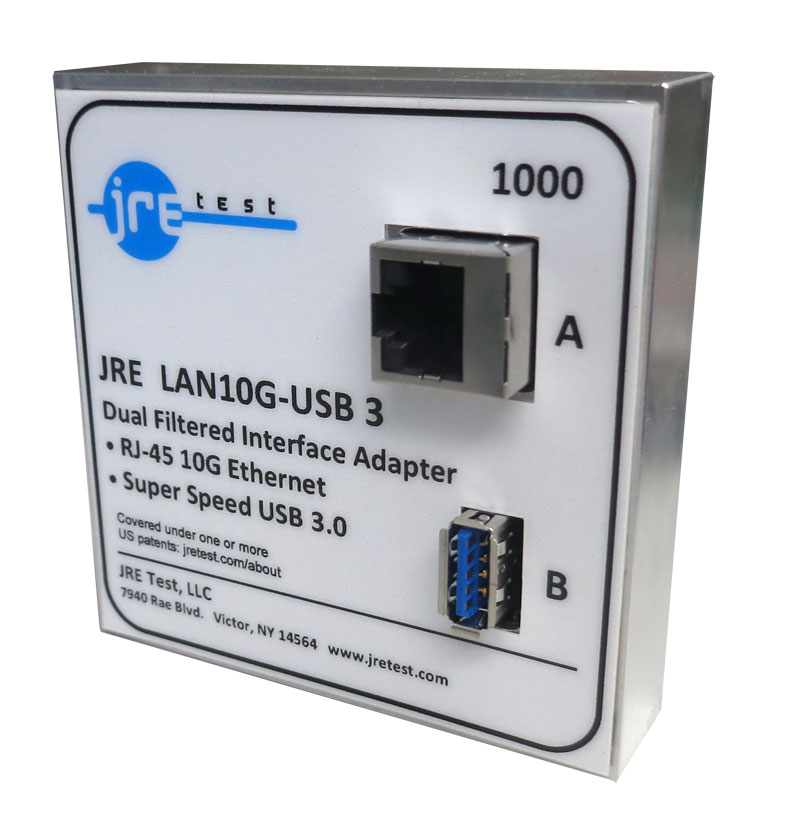

LAN 10G – USB 3.0

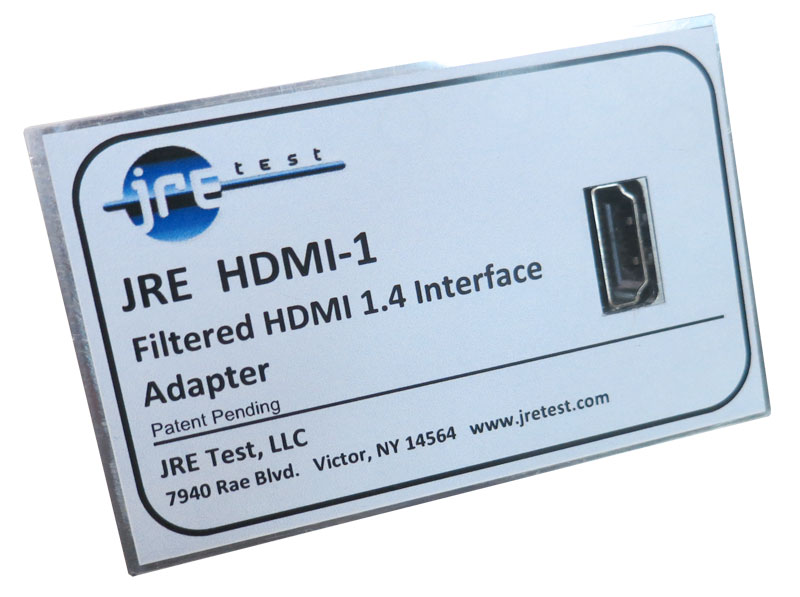

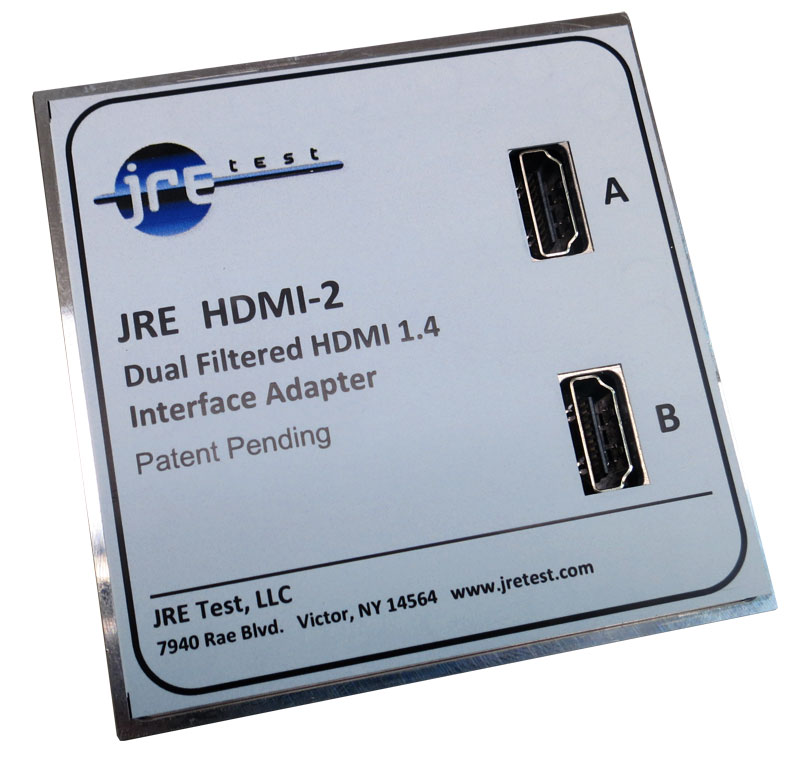

HDMI

HDMI-Dual

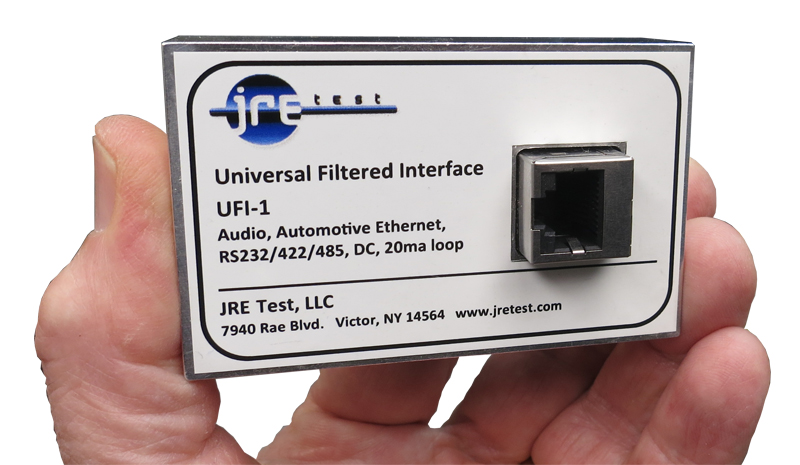

UFI ユニバーサル

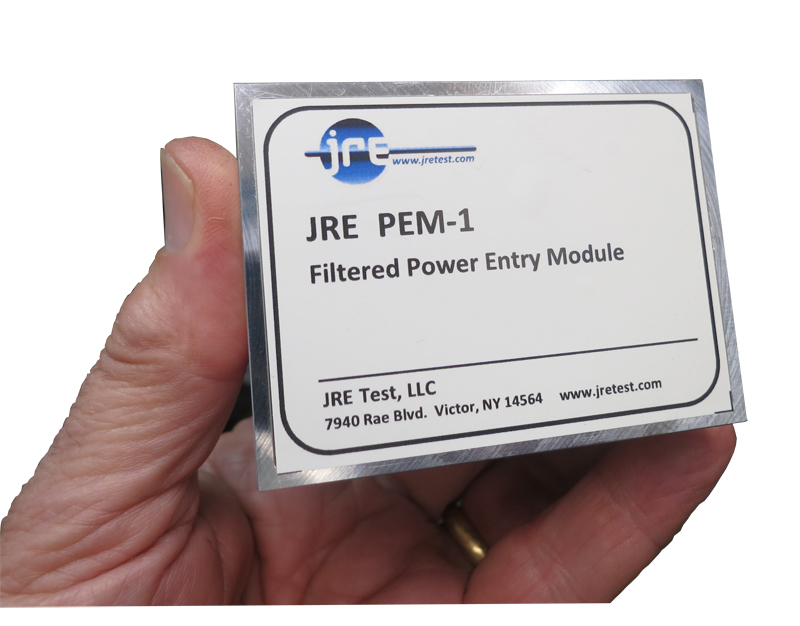

AC電源モジュール
電源ケーブルをシールドボックスの内外に接続すれば、すぐに使用できます。

120 / 240 VAC  10 A

ターミナルフィルター

外部にネジ端子、内部に 1/4 インチファスオンコネクタラグを備えており、電源、オーディオ、制御信号などのDCおよび低周波接続に最適です。
最大 20 Aの高電流と250 VAC / 100 VDCまでの電圧に対応します。
フィルタ容量は 2500 pF。
500 MHz 以上の周波数で 80 dB 以上の減衰を実現します。

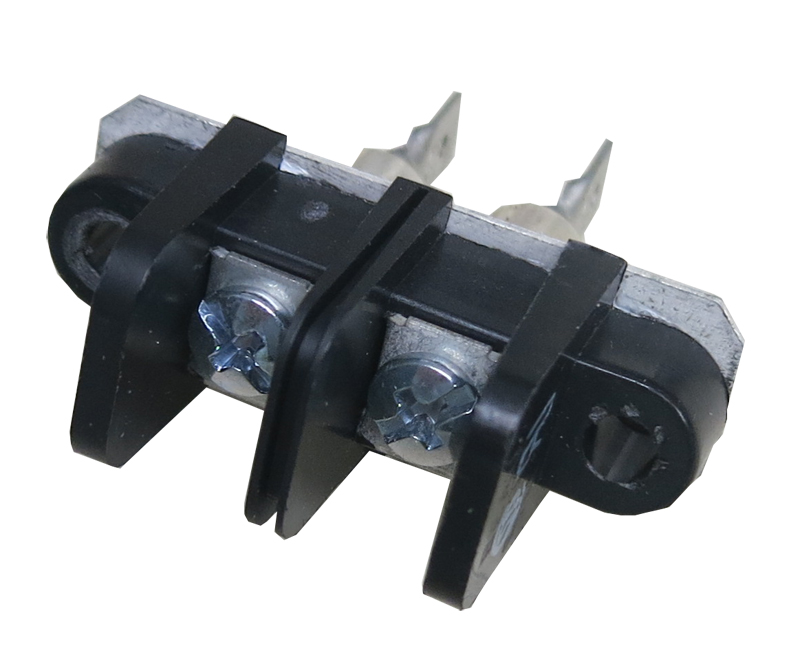

2 Terminal Filter AC/DC（フィルタ付き2端子π型フィードスルーフィルタ）

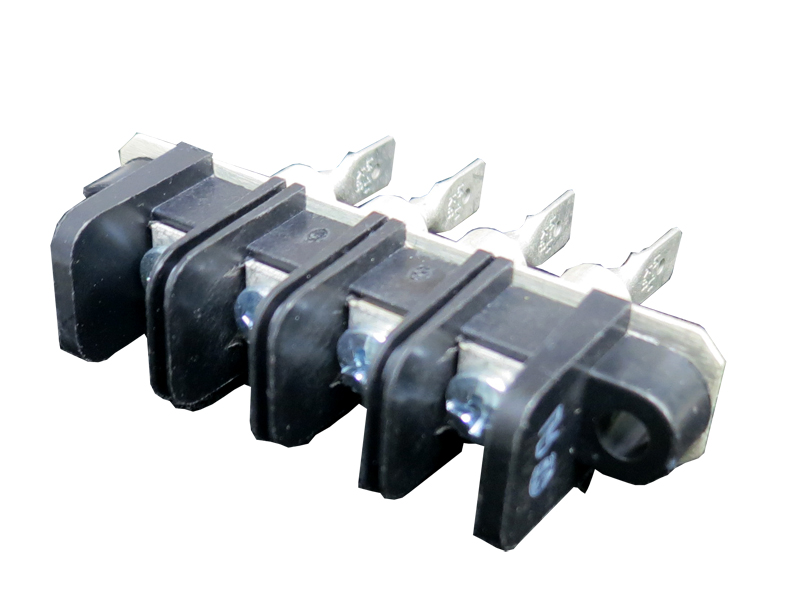

4 Terminal Filter AC/DC（フィルタ付き 4 端子 π 型フィードスルーフィルタ）

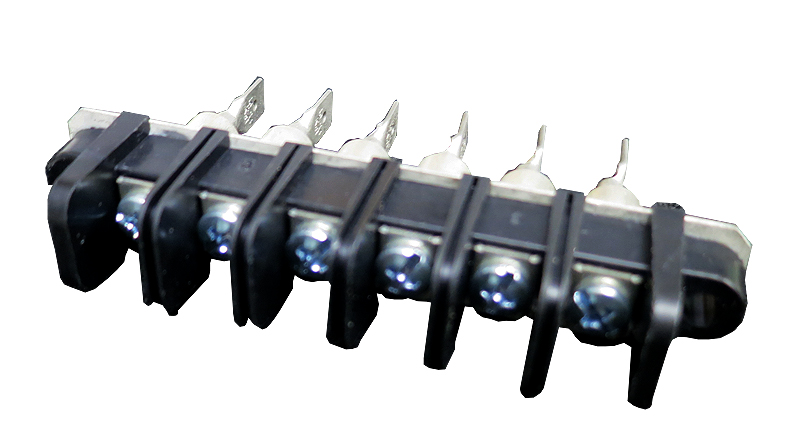

6 Terminal Filter AC/DC（フィルタ付き 6 端子 π 型フィードスルーフィルタ）

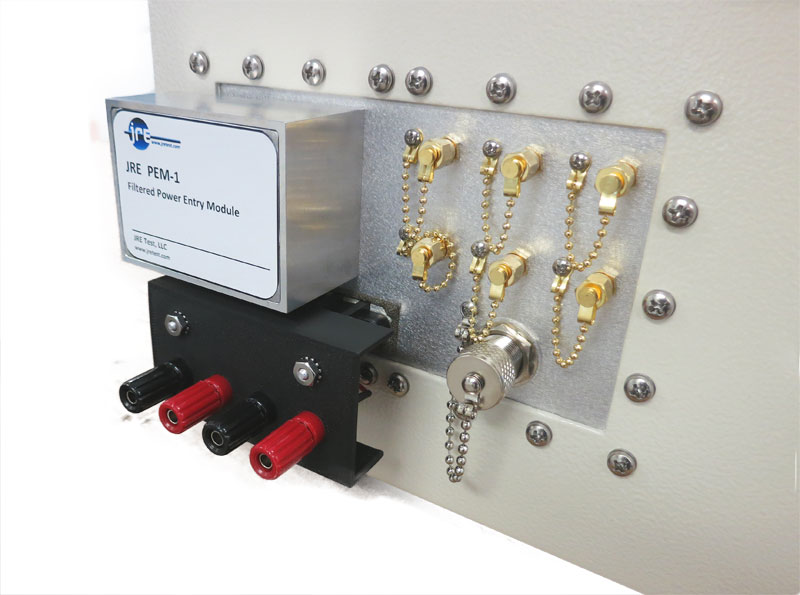

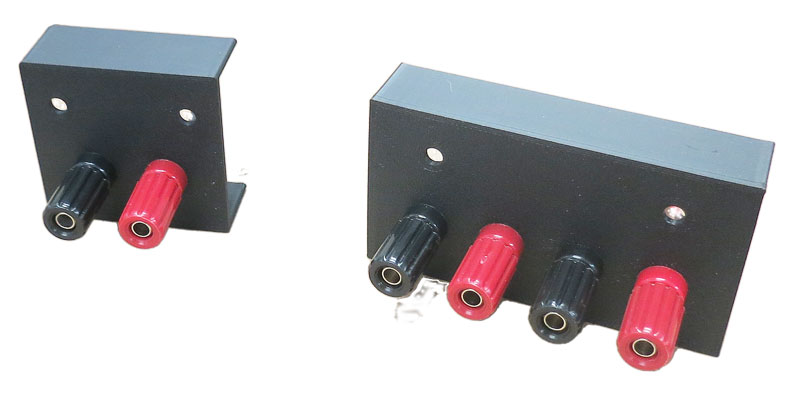

バナナジャック

ターミナルフィルタにバナナジャックを取り付けます。
2 Terminal、4 Terminal、6 Terminalに対応可能です。

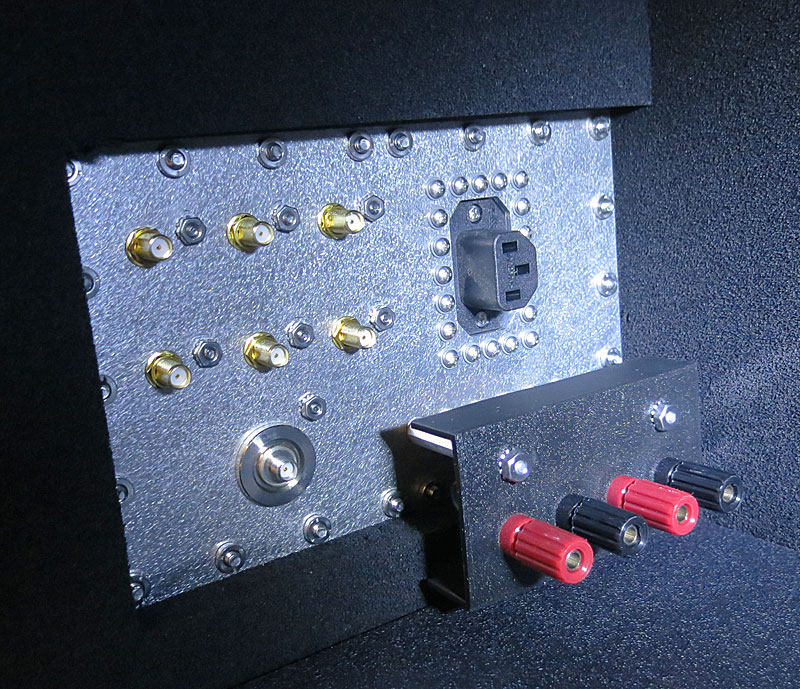

ジャックはテストチャンバーの内外に配置され、フィルター付き端子台を保護するプラスチック製の保護カバーに取り付けられています。

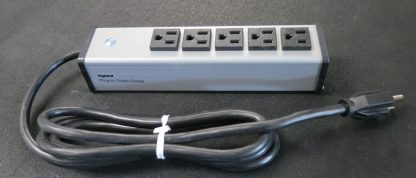

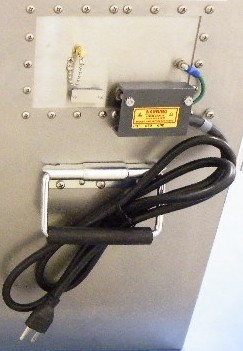

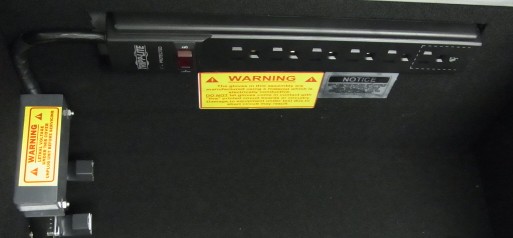

AC 電源テーブルタップ（ 4口, 5口, 6口）

ターミナルフィルタの 2 Terminal を使用し、配線します。
シールドボックス内部の最適な場所にテーブルタップを取り付けて納品します。
フィルタ付き端子台には、プラスチック製の保護カバーが取り付けられます。

シールドボックス外側の電源ケーブルも付属します。

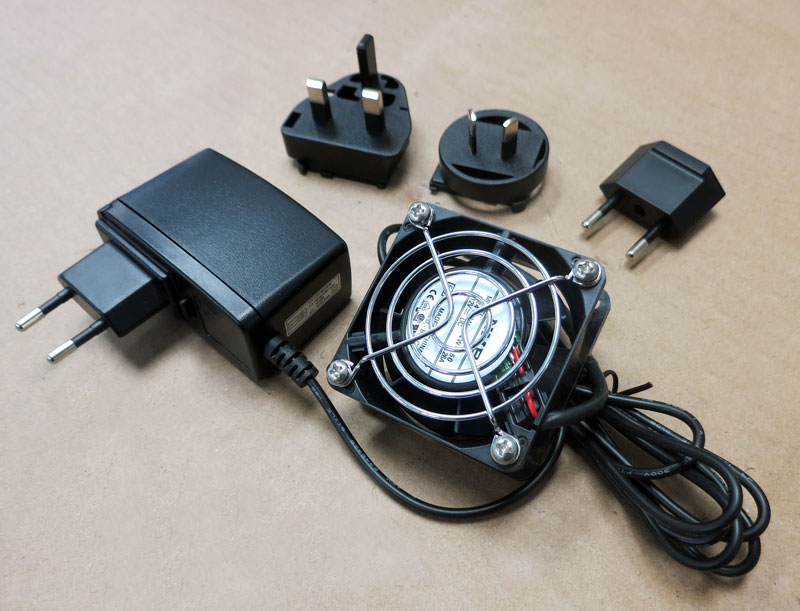

Fan 60 mm（12 VDC 23 CFM）

シールドボックスのハニカムベントに取り付ける、60 mm サイズのDCファンです。
ボールベアリングファンは 12 VDC、10 Ｗで動作し、23 CFMの風量を提供します。
また、90 ～ 264 VAC のAC 電源からファンに 12 VDCを供給するための、コンセント型電源アダプターも付属します。

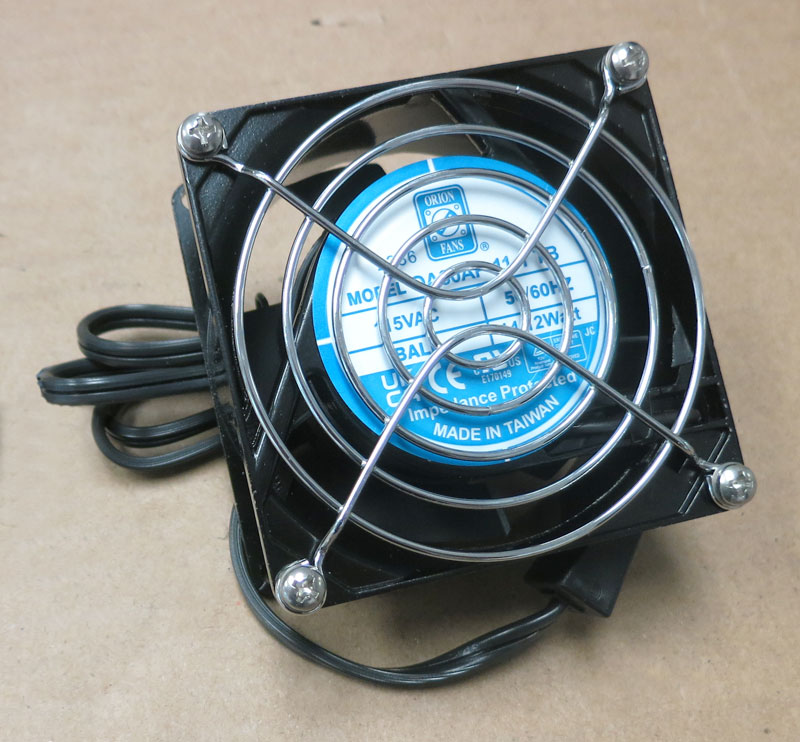

FAN 80 mm（115 VAC 31 CFM）

シールドボックスのハニカムベントに取り付ける、80 mm サイズのACファンです。
ボールベアリングファンは 115 VAC、12 W で動作し、31CFMの風量を提供します。
標準的な米国式AC電源コードが付属します。

FAN 80 mm（12 VDC 24 CFM）

シールドボックスのハニカムベントに取り付ける、80 mm サイズのDCファンです。
ボールベアリングファンは 12 VDC、10 W で動作し、24CFMの風量を提供します。
90 ～ 264 VACの AC 電源からファンに 12 VDCを供給するための、コンセント型電源アダプターも付属します。

FAN 80 mm（12 VDC 84 CFM）

シールドボックスのハニカムベントに取り付ける、80 mm サイズのDCファンです。
ボールベアリングファンは 12 VDC、25 W で動作し、84 CFMの風量を提供します。
90 ～ 264 VAC の AC 電源からファンに 12 VDC を供給するための、コンセント型電源アダプターも付属します。

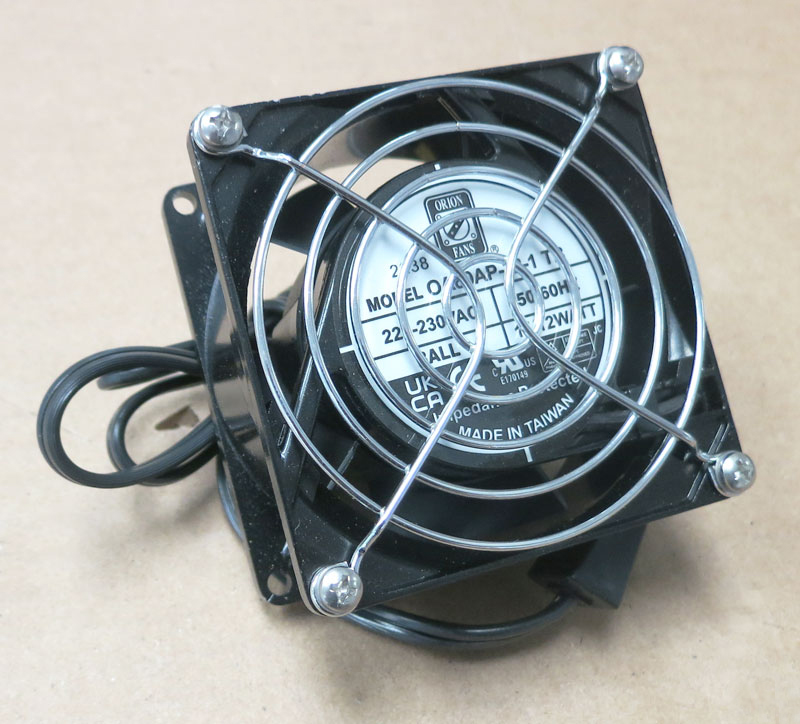

FAN 80 mm（230 VAC 31 CFM）

シールドボックスのハニカムベントに取り付ける、80 mm サイズのACファンです。
ボールベアリングファンは 230 VAC、12 W で動作し、31 CFM の風量を提供します。
標準的な米国式AC電源コードが付属します。

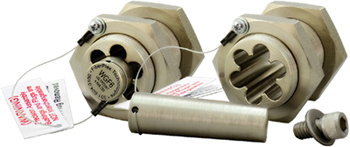

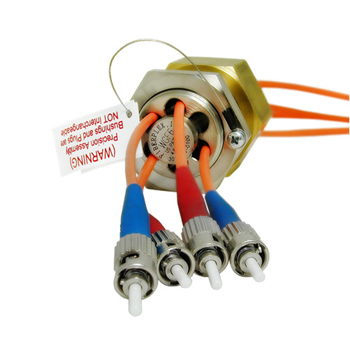

Fiberplex WGF-6

コネクタを取り外すことなく、最大 6 本の光ファイバーケーブルをシールドボックス内に通すことができます。
六角穴付きネジと加工済みインサートを取り外し、ケーブルを通すだけです。
加工済みインサートを再度挿入し、六角穴付きネジで締め付けてください。
18 GHz まで 130 dB 以上のシールド性能を実現し、28 GHz でも 60 dB のシールド性能を維持します。
光ファイバーケーブル専用です。
導電性ケーブルや電線を通すと、シールドボックスのシールド性能が著しく低下します。
シールドボックス内の機器への有線接続は、シールド性能を維持するために、必ず適切なフィルタで処理してください。

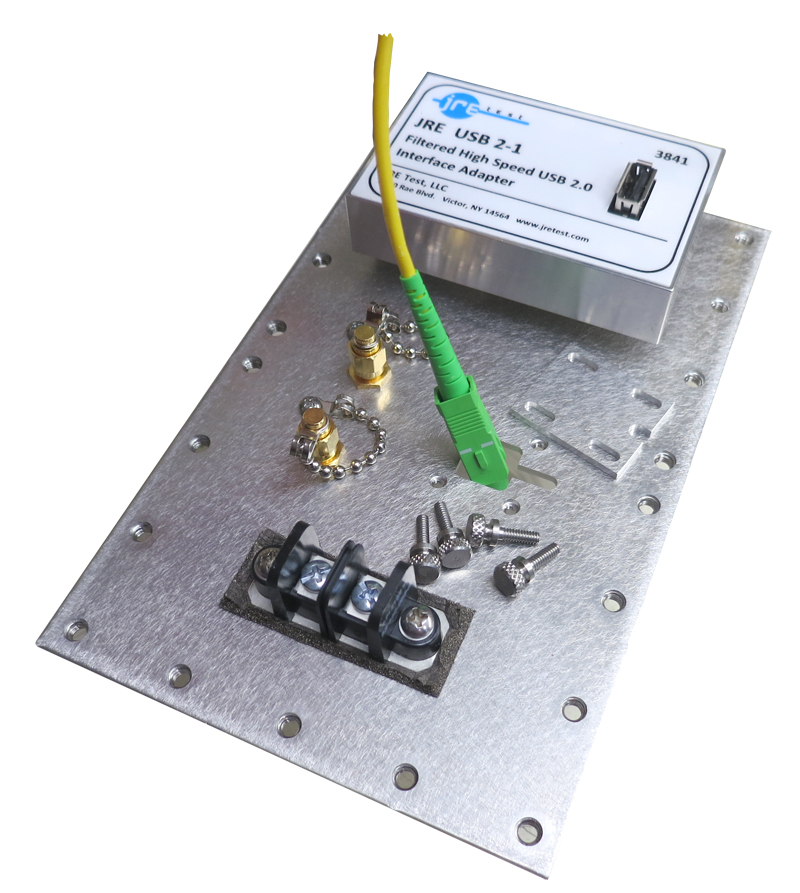

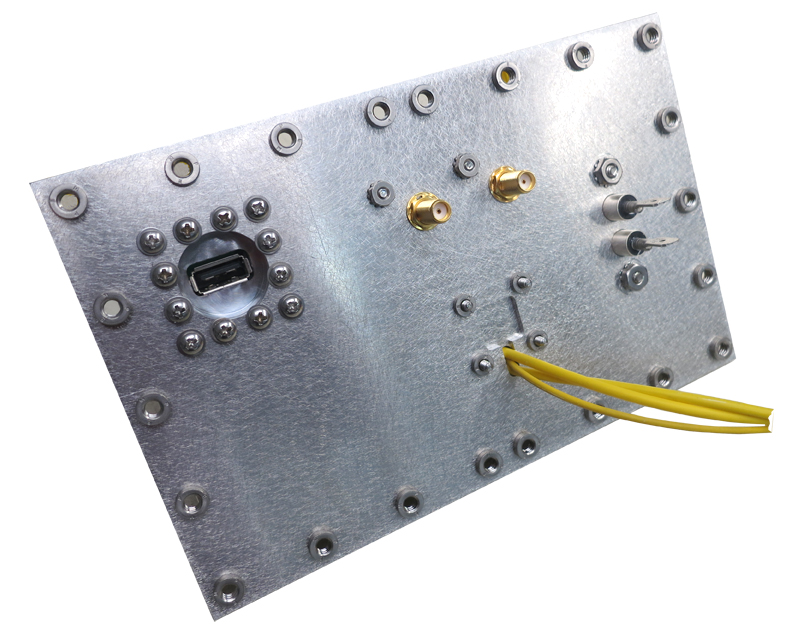

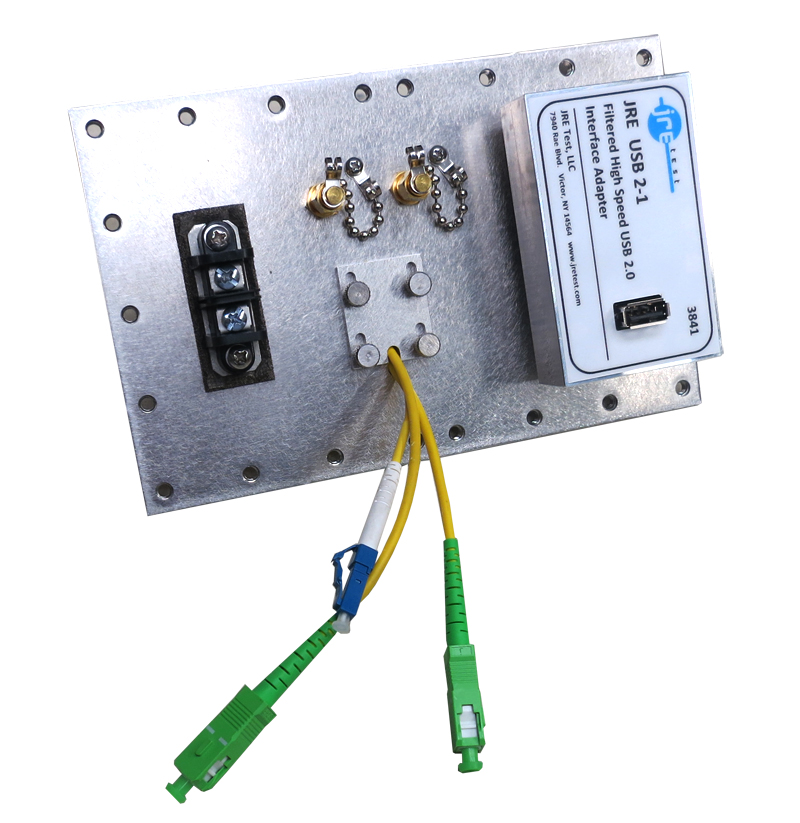

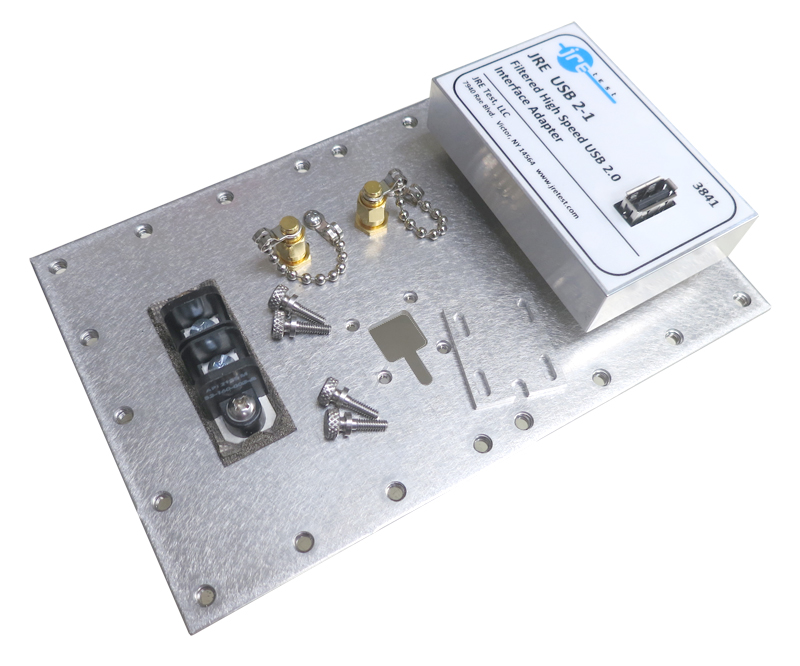

FPT コネクタ

コネクタを取り外すことなく、最大 5 本の光ファイバーケーブルをシールドボックス内に通すことができます。
加工プレートの 4 本のつまみネジを外し、コネクタを取り付けたケーブルを通すだけです。
加工プレートを元に戻し、4 本のつまみネジで固定します。
加工プレートのスロット穴により、開口部のサイズを 3.3 ～ 8.9 mm に調整できるため、
様々な種類の光ファイバーケーブルを通すことができます。
ケーブルの本数が少ないほど開口部のサイズを小さくできるため、シールド分離の上限周波数を高くすることができます。
シールド性能は 1 GHz で 100 dB、6 GHz で 85 dB 以上です。
つまみネジ 6 本（紛失時の予備 2 本を含む）が付属しています。
光ファイバーケーブル専用です。
導電性ケーブルや電線を開口部に通すと、シールドボックスののシールド性能が著しく低下します。
シールドボックス内の機器への有線接続は、シールドボックスのシールド性能を維持するために、
必ず適切なフィルタを装着する必要があることをご理解ください。

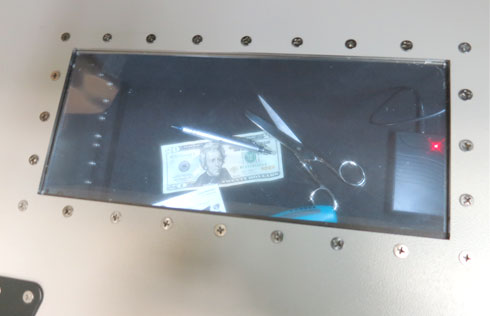

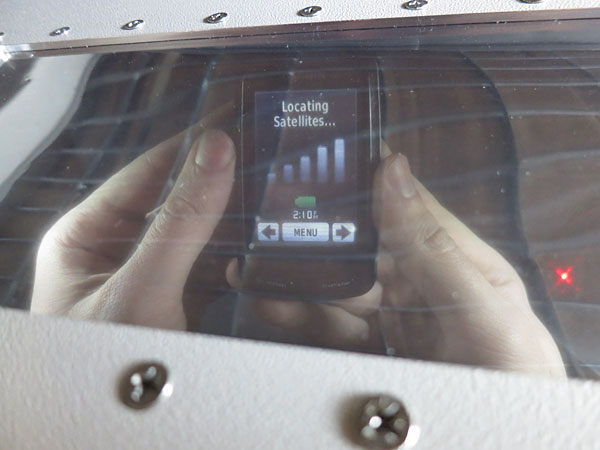

JRE Test社のシールドボックスには、シールドウィンドウを追加工することができます。（*一部追加できないシールドボックスもあります。）

ウィンドウサイズ：265  x  115 mm
JRE特許取得済みの改良設計により、最大限の遮蔽効果を実現
最小設置面積：305  x  155 mm
PET製ウィンドウを 2 層ラミネート加工
70 dB の優れたシールド性能
光透過率 70 %
350 ルーメンの LED 照明を内蔵

シールド性能

– 80 dB @ 1 GHz
– 75 dB @ 3 GHz
– 70 dB @ 6 GHz

JREが特許を取得した新設計のシールドウィンドウは、独自の導電性PETプラスチック層積層構造と革新的なアース技術を採用し、70 dB を超えるシールド性能を実現しながら、70 % 以上の光透過率を維持します。高輝度LED照明ボード 2 枚、充電式リチウムイオンバッテリーパック、充電器を含む照明システムが付属します。LED照明ボードはシールドボックス内部のどこにでも設置可能です。
また、バッテリー駆動なので、I/Oインターフェースプレートを介した電源接続は不要です。
必要な設置スペースは 305  x  155 mm で、シールドボックスのどの壁面にも設置できますが、蓋への設置を推奨しています。もちろん、ウィンドウ設置箇所と取り付けネジ穴のために、シールドボックスの壁に切り欠き加工が必要です。そのため、ご購入時にシールドウィンドウオプションを追加することをお勧めします。
