電磁波シールドルーム

40GHz対応電磁波シールドルーム

FRANKONIA GmbH フランコニア
  • #オーディオ
  • #自動車
  • #ミリ波
  • #EMC (EMI/EMS)
  • #アンテナ測定
  • #マイクロ波
  • #WiFi
  • #Bluetooth
  • #5G
タイプ シールドルーム
対応周波数帯 14 kHz ~ 40 GHz
この製品へのお問い合わせ

ストロングポイント

高いシールド性能
高い剛性を持つ、厚さ2mmの亜鉛メッキ鋼板パネル
経年劣化する材料が少なく、長寿命
完全不燃(*内装は除く)
モジュール式パネル工法なので、部品が少なく、スピーディーな組立が可能
フェライトタイル等の重量物の取り付けが可能
移設時の部材の再利用率が高く、移設が容易かつ短工期

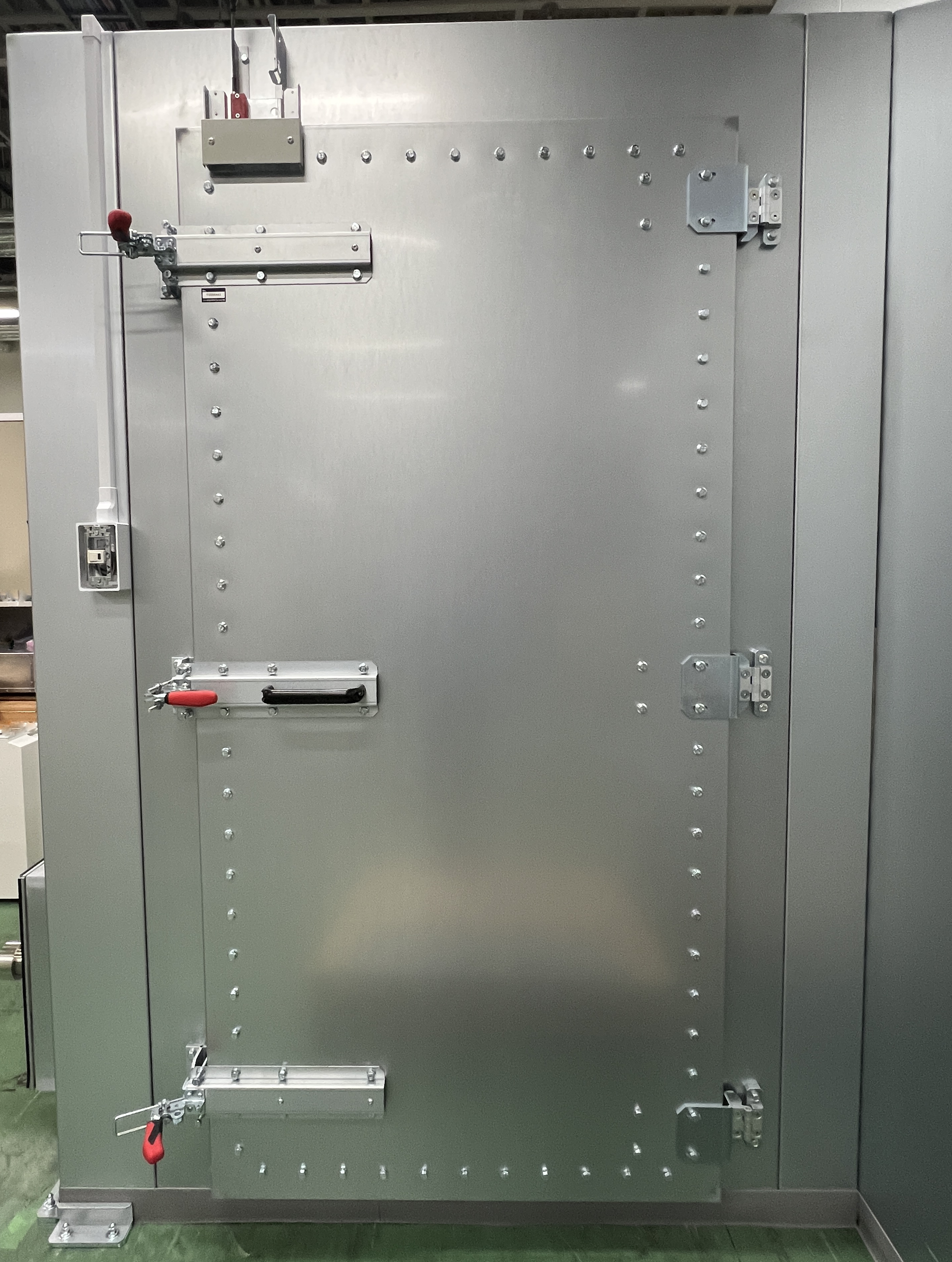

3重シールド処理を施したドアによる、安定したシールド特性の維持
自立安定性の高い構造設計による強い耐震性
接着剤、溶接、木工品は不使用
改造やメンテナンスが容易
内装仕上げ(壁および天井)及びアクセスフロアオプション
高輝度LED照明
パネルの逆取り付け可能
ターンキーソリューション

製品情報

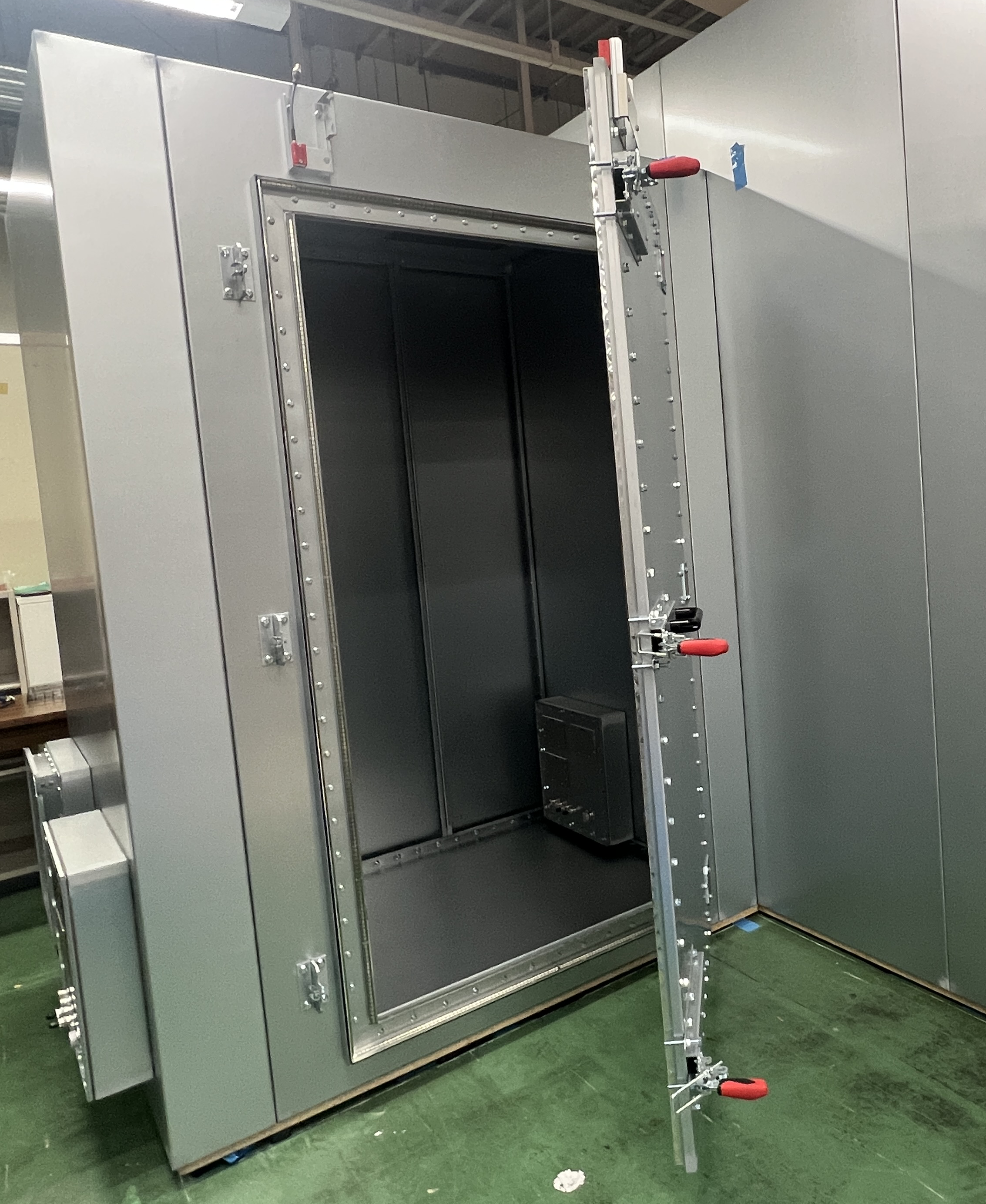

フランコニアのシールドルームと電波暗室はモジュール式パネル工法に基づいて設計されています。 プレファブ式の高品質シールド パネルは、取り扱いが簡単で、標準的な建物のドアから入れることができます。 パネル接合部には、高導電性メッシュガスケットを入れ、75 mm ごとに内側でボルト固定します。 内側で作業するので、親建物の壁の近くに設置することができます。 事前に設定されたトルクでねじを正確に締めることにより、長寿命のシールド特性が保証されます。
高品質で高耐久な部材を使用しているので、移設時の部材の再利用率が高く、短工期、低コストで移設が可能です。
さらに、40GHzに対応していることは、ミリ波帯に対応できるシールドルームとして、高い運用性が期待できます。

シールド性能

EN 50147-1
IEEE Std. 299 に基づく



オプション

カスタム

  • ペネトレーションパネル(同軸コネクタ)
  • ペネトレーションパネル(光ケーブル)
  • 電源用ラインフィルター
  • 絶縁トランス
  • シールドハニカム(換気口)
  • シールドハニカム+プロペラファン
  • シールドハニカム+空調ダクト
  • 照明(LED)
  • OAフロア
